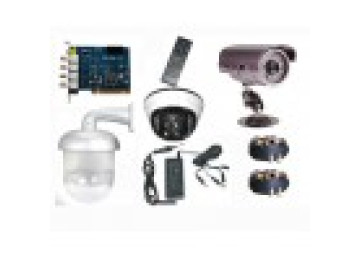

AHD príslušenstvo

Čo pri zapájaní AHD kamier riešite a čím

Aký veľký zdroj pre kamery

Sčítajte odber všetkých kamier a pridajte približne štvrtinu rezervy. Vonkajšie kamery z našich AHD setov berú podľa kariet 0,45 až 0,85 A pri 12 V, najviac v noci so zapnutým prísvitom. Štyri varifokálne bullet kamery EONBOOM VI30K-500 po 0,85 A teda potrebujú 3,4 A – správnou voľbou je zdroj 12 V/5 A. Na dlhom vedení napätie klesá; priemyselné zdroje preto umožňujú výstup trimrom mierne zvýšiť, aby kamera na konci kábla dostala plných 12 V. Na napájací rozvod sa hodí dvojlinka 2 × 0,5 mm² (0467).

Konektory BNC: ktorý typ zvoliť

• Lisovacia (0310) – najpevnejší spoj s kontaktom z medi pre koaxiál s priemerom 6 mm (RG59); potrebujete lisovacie kliešte.
• Skrutkovacia twist on – 0310D pre kábel 6 mm, 0310F pre 5 mm (RG58); nasadíte ju rukou bez náradia, hodí sa na rýchle opravy.
• So svorkovnicou (0312B samec, 0312D samica) – vodiče sa len priskrutkujú, vhodné tam, kde koaxiál nadväzuje na iný kábel.

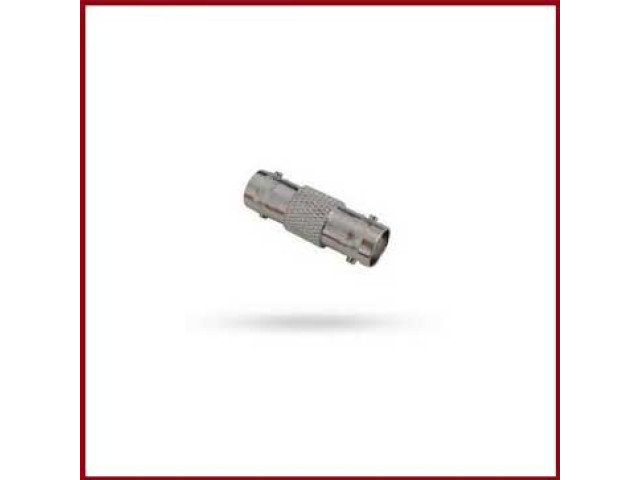

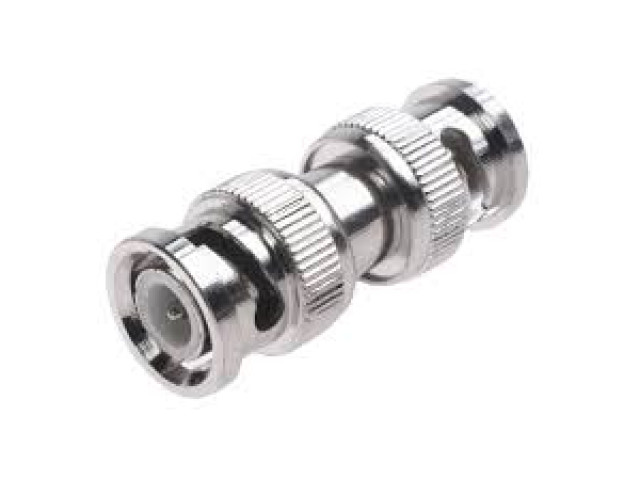

• Spojky a T kusy (0311, 0311A, 0312, 0312A) – predĺženie alebo rozbočenie video vedenia.

Držiaky a základne pod kamery

Pod dome kamery EONBOOM DNJ30 a DVJ30 pasujú prstencové základne B170 (0505A, sivočierna) a DB30-W (0505B, biela) – pod kamerou vytvoria priestor hlboký 25 mm na konektory a rezervu kábla. Univerzálna plastová základňa ZONEWAY B116 (0791) sa hodí k väčšine bullet aj dome kamier; kovovú B310 (0505D) vyberajte podľa zoznamu kompatibilných kamier na jej karte. Pre otočné kamery je určený stĺpový držiak 0201B.

Inštalačné príslušenstvo na jednom mieste

Napájacie zdroje 230V na 12V, koncovky na koaxiálny kábel a koaxiálne káble tvoria inštalačné AHD príslušenstvo každého systému. Hotový kábel video + napájanie 0044A (40 m) nahradí dva samostatné káble. Analógový obraz na televízore dostanete aj prevodníkom AV na HDMI ELETUR AV2HDMI (0733) – AV to HDMI bez rekordéra.

Otázky k príslušenstvu pre AHD

Môžem napájať každú kameru zvlášť?

Áno, stačí zdroj 12 V pri každej kamere, napríklad 0080A s prúdom 2 A. Centrálny zdroj pri rekordéri je však prehľadnejší a celý systém potom pripojíte k jednému záložnému zdroju UPS z ostatného príslušenstva.

Prečo sú v obraze pruhy alebo rušenie?

Zvyčajne pre zle nasadenú koncovku, súbeh so silovými káblami alebo veľmi dlhú trasu. Najprv skontrolujte konektory; keď rušia motory alebo výbojkové svetlá, pomôže vysielač TT-103HDAJ (E092).

Ako dostanem obraz AHD kamery na televízor?

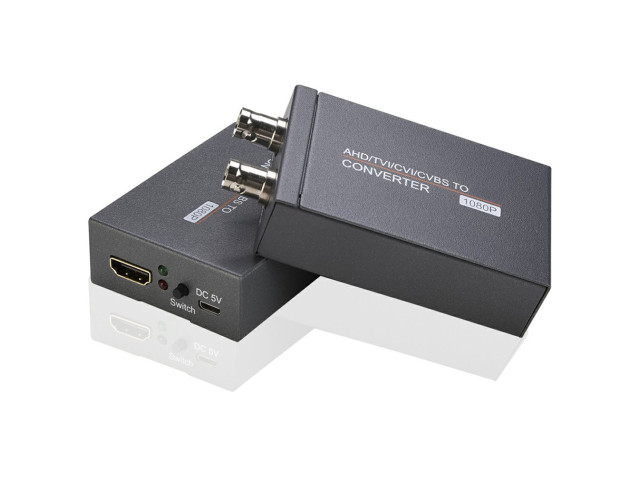

Prevodníkom 0526: na vstup privediete BNC z kamery, na výstupe je HDMI, VGA alebo kompozitné video. Poslúži na živý náhľad napríklad na vrátnici; záznam však potrebuje rekordér z kategórie AHD / IP ONVIF nahrávacie zariadenia.

Dá sa nahrávať aj zvuk?

Áno, ak má rekordér audio vstup – hybridné rekordéry ZONEWAY ho majú. Mikrofón 0241 pokryje priestor približne do 50 m², 0241A s reguláciou citlivosti až 150 m². Zvuk nahrávajte len tam, kde je to opodstatnené; do súkromia zasahuje viac ako obraz.

Ako ďaleko dostanem obraz po sieťovom kábli?

S pasívnymi prevodníkmi 0411 po kábli UTP kategórie 5e alebo 6 podľa karty až 250 m pri rozlíšení 8 MPx a až 400 m pri 720p.

Obsah spracoval Ing. Václav Turek, technik.
