4MPx IP POE FISH EYE - rybie oko IP WIFI/LAN kamera | ZONEWAY NC900

Kamera rybie oko 4Mpx s PoE aj Wi-Fi do bytu, kancelárie a obchodu – ZONEWAY NC900

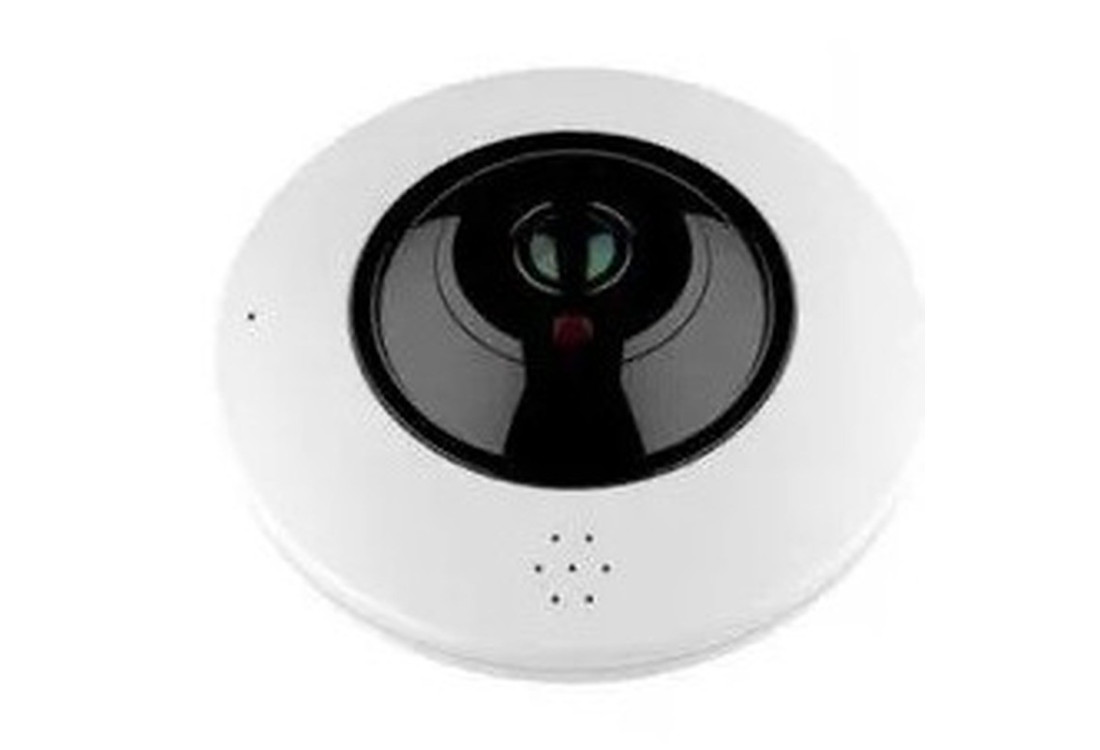

ZONEWAY NC900 je vnútorná panoramatická IP kamera rybie oko, ktorá zo stropu stráži celú miestnosť a zo steny polovicu priestoru naraz. Jedna kamera nahradí dve alebo tri bežné, pretože sníma 360° pri montáži na strop a 180° pri montáži na stenu. Napájate ju cez PoE alebo pripojíte bezdrôtovo cez Wi-Fi, má mikrofón, reproduktor, vstup a výstup pre alarm a slot na pamäťovú kartu.

Prečo sa rybie oko hodí do bytu a malej prevádzky

Klasická kamera ukazuje jeden smer. NC900 to rieši jednou kamerou uprostred stropu: sníma 360° kruhový obraz 1920 × 1920 bodov. Objektív s ohniskovou vzdialenosťou 1,1 mm vidí celý priestor pod sebou a softvér kamery obraz „rozbalí“ do niekoľkých samostatných pohľadov, medzi ktorými možno prepínať a v ktorých možno natáčať výrez.

Kamera je určená do interiéru: krytie IP44 ju chráni proti prachu a striekajúcej vode, ale nie je vodotesná a do dažďa nepatrí. Na dohľad nad vchodom z ulice alebo nad dvorom preto zvoľte vonkajšiu kameru, túto vnútornú kameru rybie oko si ponechajte pre vnútorné priestory.

Kam kameru umiestniť

Nastavenie Wi-Fi cez dočasný kábel

1. Kameru pripojte napájacím adaptérom 12 V a na čas nastavenia aj sieťovým káblom k routeru; overíte tým, že funguje, skôr ako ju namontujete.
2. V telefóne nainštalujte aplikáciu V247, pridajte zariadenie načítaním QR kódu alebo zadaním sériového čísla a prihláste sa predvolenými údajmi.
3. Ihneď zmeňte heslo na vlastné.
4. V menu kamery otvorte sieťové nastavenia Wi-Fi, vyberte domácu sieť 2,4 GHz a zadajte heslo siete.
5. Odpojte kábel a overte, že kamera v sieti zostáva online; ak nie, premiestnite ju bližšie k routeru alebo pridajte opakovač signálu.
6. Namontujte kameru na zvolené miesto a nastavte výrezy pre jednotlivé časti miestnosti.
7. Do kamery vložte kartu microSD, naformátujte ju v menu a zapnite nahrávanie, napríklad pri detekcii pohybu.

Strop alebo stena – ako sa mení záber

Pri montáži na strop dáva kamera panorámu 360° a hodí sa do stredu miestnosti. Pri montáži na stenu sa záber obmedzí na 180°, čo je pre vnútorné využitie často prirodzenejšie, pretože druhú polovicu by tvorila práve stena. Praktické pravidlo: strop voľte tam, kde chcete vidieť všetko dokola; stenu tam, kde je kamera blízko rohu alebo krátkej steny. Montážna výška 2,5 až 3 m je pre vnútorné priestory obvyklá, pretože sa z nej zachytia tváre aj detail na zemi a kamera je mimo dosahu.

Rybie oko zobrazuje okraje kruhu 1920 × 1920 bodov menšie a skreslené, stred pod kamerou je najostrejší. Rohy a okraje miestnosti zachytí zmenšene, ale zachytí ich.

Štyri megapixely na štvorcovom obraze

Rozlíšenie 4 Mpx je pri rybom oku rozdelené na kruhový obraz s veľkosťou 1920 × 1920 bodov, ktorý sa po „rozbalení“ premietne do výrezov. Snímač je 1/2,8" SONY STARVIS IMX335 so zadným osvetlením, teda typ vhodný na slabé svetlo; minimálne osvetlenie je 0,01 lx a s infračerveným prisvietením 0 lx. Dynamiku scény zvláda funkcia HDR 120 dB, takže aj záber s oknami, ktorými prúdi denné svetlo, ukáže podrobnosti v tieni aj vo svetlej časti.

• Procesor Rockchip RV1109 zabezpečuje kompresiu H.265+, H.265, H.264+ aj H.264, takže záznam zaberie menej miesta.
• Až tri prúdy videa pri 30 snímkach za sekundu (hlavný 1920 × 1920, ďalšie 1536 × 1536 a 1024 × 1024); vedľajšie prúdy môžu ísť až na 512 × 512.
• Prisvietenie: tri infračervené LED s dosahom až 15 m, vhodné pre izby, haly aj menšie sklady.
• Funkcie ROI (vyššia kvalita vo zvolenej oblasti), BLC (kompenzácia protisvetla) a odhmlievanie.

Pripojenie: PoE káblom, alebo Wi-Fi

Kamera zvláda oba spôsoby a rozhodnete sa podľa priestoru. V novostavbe a pri rekonštrukcii je výhodné položiť sieťový kábel UTP a použiť PoE 802.3af: kábel prenáša dáta aj napájanie, nepotrebujete zásuvku pri strope a spojenie je stabilné. Tam, kde kábel viesť nemožno (prenajatý byt, existujúci sadrokartón), použite Wi-Fi 2.4 GHz štandardu 802.11 b/g/n s anténou 3 dBi, ktorej dosah výrobca udáva až 100 m na voľnom priestranstve. V byte s betónovými stenami počítajte s výrazne nižším dosahom Wi-Fi a radšej použite PoE 802.3af. Kameru následne napájate adaptérom 12 V DC, spotrebuje približne 550 mA, čo je asi 6,6 W.

Čo zvoliť v praxi

• Pre trvalú inštaláciu a záznam do záznamníka uprednostnite kábel. Wi-Fi je zraniteľné rušením od susedov a mikrovlnných rúr.
• Pre dočasné použitie, chatu alebo nájomný byt Wi-Fi úplne postačí, ak je signál z routera silný (v mieste kamery overte telefónom).
• Kamera vie oboje – PoE aj Wi-Fi zároveň; pre záznam, ktorý nesmie vypadnúť, počítajte s káblom ako hlavnou cestou a s Wi-Fi ako s doplnkom.

Na napájanie cez PoE potrebujete PoE switch 4+1 alebo PoE injektor. Kamerový systém na viacerých zariadeniach potom jednoducho rozšírite; informácie o kategóriách nájdete v ponuke vnútorných IP kamier.

Zvuk a obojsmerná komunikácia

NC900 má vstavaný mikrofón a reproduktor a navyše samostatný audio vstup a výstup (konektor jack 3,5 mm). Vďaka tomu môžete s kamerou hovoriť: z mobilu prehovoríte do miestnosti alebo si vypočujete, čo sa tam deje. K výstupu možno pripojiť zosilňovač s reproduktorom, aj vonkajším. Využijete to v obchode, kde chcete osloviť návštevníka mimo otváracích hodín, na chate alebo u detí a seniorov, kde obojsmerný zvuk nahrádza telefonát. Nahrávanie zvuku je citlivé: v priestoroch, kde sa pohybujú iné osoby, je potrebné ich o monitorovaní informovať.

Alarmový vstup a výstup

Alarmový vstup je určený pre externé čidlo, napríklad PIR detektor pohybu, a alarmový výstup spína relé pre externé zariadenie, napríklad sirénu. Kamera tak môže fungovať ako jednoduchá ústredňa pre jednu miestnosť: pohyb v zóne spustí záznam, upozornenie v mobile aj sirénu.

Záznam: karta, záznamník, počítač

Kamera ukladá na kartu microSD (až 512 GB, karta nie je súčasťou) aj do vstavanej pamäte 4 GB a možno ju pripojiť k záznamníku alebo k programu v počítači. Záznam z karty sa prehráva priamo v prehliadači alebo v aplikácii, a to aj v panoramatickom zobrazení, ktoré môžete opäť rozdeliť do výrezov. Po zaplnení karty microSD (až 512 GB) alebo vstavanej pamäte 4 GB sa záznam prepisuje od najstaršieho, alebo sa zastaví, podľa nastavenia.

Hodnoty sú odhad: tok 1 Mb/s zapíše za deň približne 10,8 GB. Skutočný tok závisí od pohybu v scéne a od nastavenia; pri nahrávaní iba pri pohybe a so zapnutým H.265+ sa doba predlžuje. Pre dlhodobú prevádzku odporúčame kartu určenú pre kamerový záznam, napríklad microSD 64 GB alebo väčšiu.

Detekcia pohybu, plány a upozornenia

Detekciu pohybu možno nastaviť vo viacerých zónach, pri každej zvlášť čo do veľkosti, tvaru a polohy, s nastaviteľnou citlivosťou. Pri poplachu môže kamera posielať snímky alebo video na FTP, e-mail so snímkou, upozornenie do mobilu (push) alebo ukladať záznam na kartu. Plánovač určí, kedy je stráženie zapnuté: napríklad v pracovnom čase vypnete, večer a cez víkend zapnete.

Ak kamera sníma aj susedné dvere alebo okno, nastavte privátnu zónu (až 3 obdĺžniky), ktorá túto časť obrazu zakryje.

Aplikácia, počítač a ONVIF

Na mobilný dohľad slúži česká aplikácia V247 (Android, iOS), predtým BitVision, a na počítač program iVMS-320 pre Windows a macOS. Pripojenie prebieha cez P2P: postačí načítať QR kód, nepotrebujete verejnú IP adresu ani nastavovanie routera. Menu kamery je v češtine a zobrazí sa aj v prehliadači Chrome, Firefox a Safari.

Kamera podporuje ONVIF 19.12 (Profile S, T a G), takže ju možno zapojiť do záznamníkov a systémov iných značiek, napríklad Hikvision, Dahua, Synology alebo Milesight. Samotné rozbalenie obrazu rybieho oka do výrezov vykonáva kamera vo vlastnom rozhraní; v cudzom záznamníku sa vám nemusí zobraziť rovnako pohodlne ako v aplikácii ZONEWAY, preto na plné využitie zvoľte buď aplikáciu V247, alebo záznamník ZONEWAY.

Súkromie a pravidlá pre kamery v byte, kancelárii a prevádzke

V byte a rodinnom dome sledujte hlavne vlastný priestor a nikoho nenatáčajte skryto. V kancelárii alebo na prevádzke je potrebné informovať zamestnancov a zákazníkov o kamerovom systéme a záznam uchovávať iba po dobu nevyhnutnú na svoj účel. K tomu pomáha funkcia privátnych masiek a tiež plánovač: kamera nahráva iba mimo pracovného času alebo v čase, keď je priestor prázdny. Ak kamera sníma zvuk, zvážte, či ho vôbec potrebujete; v mnohých priestoroch postačí obraz.

Kamera s Wi-Fi je ako počítač: zmeňte prednastavené heslo, zakážte nepotrebné služby a pravidelne aktualizujte firmvér. Zariadenie si podľa výrobcu najnovší firmvér vie nájsť samo.

Ako kameru zapojiť do väčšieho systému

Typické použitie: v hale alebo na predajni visí rybie oko uprostred stropu a dáva prehľad, zatiaľ čo pri vstupe a pokladni stoja kamery s užším záberom na detail. Všetky sa zapoja na PoE switch a záznamník s ONVIF, v ktorom vidíte prehľad záberov naraz. Pre vnútorné inštalácie s viacerými kamerami nájdete v ponuke aj sety bezpečnostných kamier.

Na čo si dať pozor pred kúpou

• Kamera je iba na vnútorné použitie (IP44), nie do dažďa.
• Rozlíšenie 4 Mpx je rozložené na celý kruh 360°, takže detail vo vzdialenosti niekoľkých metrov je menší ako pri kamere s užším záberom. Na čítanie detailov pri vchode doplňte klasickú kameru.
• Pre Wi-Fi je potrebné pásmo 2,4 GHz, pásmo 5 GHz kamera nepodporuje.
• Pamäťová karta a napájací adaptér nie sú súčasťou; napájanie PoE vyžaduje switch alebo injektor.
• Ak chcete systém zostaviť na mieru, vyberte kombináciu so záznamníkom a switchom podľa počtu kamier.

Rybie oko, alebo otočná kamera PTZ?

Otočná kamera sa natáča motorom a v jednom okamihu ukazuje iba jednu časť priestoru; čo sa deje inde, nevidíte a nenahrávate. Rybie oko natáčanie nahrádza softvérovo: celý priestor sníma stále, takže pri spätnom prehrávaní môžete výrez posunúť aj do záberu, ktorý nikto v danom okamihu nesledoval. Naopak otočná kamera s optickým zoomom dokáže priblížiť vzdialený detail, čo rybie oko nezvládne. Na dohľad nad celou miestnosťou sa hodí rybie oko, na sledovanie konkrétneho miesta s priblížením otočná kamera.

Technická špecifikácia ZONEWAY NC900

Obrázky a ukážky

Softvér, návody a súbory na stiahnutie

• EÚ vyhlásenie o zhode ELETUR – ZONEWAY NC900 (PDF)
• PC program iVMS-320 pre Windows, macOS a Linux (stránky výrobcu softvéru)
• Search Tool – vyhľadanie kamier a záznamníkov v sieti a zmena IP adresy
• Firmvér pre IP kamery ZONEWAY
• Manuály a rýchle návody k softvéru (po anglicky)
• Softvér, utility a dokumentácia ZONEWAY na stiahnutie na zoneway.cz

Časté otázky k rybiemu oku NC900

Akú plochu pokryje kamera rybie oko?

Na strope vidí celý priestor pod sebou v 360°, na stene 180°. Dosah závisí od výšky montáže; kamera s priemerom 120 mm na strope bežnej izby alebo kancelárie zaberie celú podlahovú plochu.

Je kamera vhodná ako kamera do bytu?

Áno. Vnútorné prevedenie, biele telo, zvuk a možnosť Wi-Fi z nej robia praktickú kameru do bytu alebo izby. Pri zázname osôb v byte dbajte na súkromie ostatných osôb a pozor na snímanie susedných priestorov.

Musí byť kamera pripojená káblom?

Nemusí. Môžete ju zapojiť cez PoE, alebo cez Wi-Fi 2.4 GHz s napájaním z adaptéra 12 V. Pre trvalú inštaláciu a záznam, ktorý nesmie vypadnúť, odporúčame kábel s PoE 802.3af.

Čím rozdelím záber do viacerých pohľadov?

Softvér kamery, dostupný v prehliadači a v aplikáciách, obraz rozloží do niekoľkých výrezov a prepína medzi nimi. Rozdeliť možno aj zaznamenané video.

Funguje kamera so záznamníkom Hikvision alebo Dahua?

Áno, vďaka ONVIF ju možno pridať do záznamníkov viacerých značiek, vrátane Hikvision, Dahua, Synology a Milesight. Rozdelenie obrazu do výrezov však cudzí záznamník nemusí ponúkať.

Ako dlho vydrží karta microSD?

Spočítajte dátový tok kamery: 1 Mb/s zapíše asi 10,8 GB denne. Karta 128 GB tak pri 2 Mb/s vydrží asi 6 dní nepretržitého záznamu, pri nahrávaní pohybu výrazne dlhšie.

Dá sa kamera použiť vonku?

Nie, má krytie IP44 a nie je určená do vlhkého prostredia a dažďa. Do exteriéru zvoľte vonkajšiu kameru s krytím IP66 alebo IP67.

Na stiahnutie

• Technický list kamery NC900 (PDF),
• Návod na IP kamery v češtine,
• Stručný návod na IP kameru (PDF, po anglicky),
• Aplikácia V247 pre Android,
• Aplikácia V247 pre iPhone a iPad,
• Návody v češtine, program CMS a nástroje,
• Dokumentácia CGI, SDK a RTSP.

Otestovali Ing. Václav Turek a Martin Dyrka, technici.
