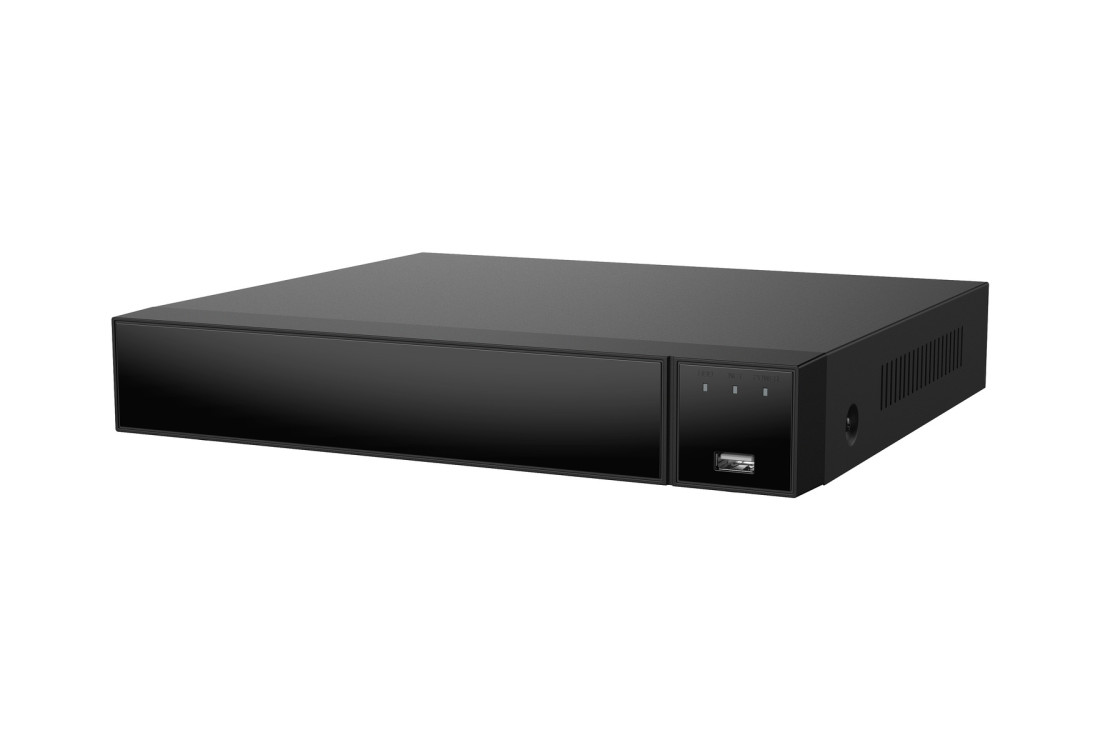

16CH IP NVR AI 8MPx rekordér 4K NVR s IVA | ZONEWAY NVR3016

NVR rekordér pre 16 IP kamier – srdce kamerového systému ZONEWAY NVR3016

ZONEWAY NVR3016 je sieťový videorekordér (NVR), do ktorého zapojíte až 16 IP kamier a nahrávate ich na jeden pevný disk. Hodí sa všade, kde už kamery máte alebo ich len plánujete: na rodinnom dome, chate, v dielni, obchode, v sklade alebo v spoločných priestoroch bytového domu. Rekordér zbiera obraz, ukladá ho, stráži udalosti a sprístupňuje živý pohľad v mobile, bez toho, aby ste potrebovali verejnú IP adresu.

Kam rekordér patrí a čo všetko v systéme zastane

Kamerový systém na IP kamerách sa skladá z niekoľkých vrstiev a NVR je tá, ktorá zo samostatných kamier robí systém. Kamera obraz len sníma. Až rekordér ho priebežne ukladá na disk, stráži, aby sa záznam pri zaplnení disku prepisoval od najstaršieho, a umožňuje vám neskoršie dohľadanie udalosti. Bez rekordéra sa zaobídete len vtedy, keď vám postačuje záznam na kartu v kamere a občasný živý pohľad. Akonáhle potrebujete dlhšiu históriu, viac kamier vedľa seba alebo záznam, ktorý nezmizne spolu s kamerou, oplatí sa NVR.

NVR3016 je 16-kanálový model, teda v ponuke NVR 16 CH – až 16 kamier. Pre menší objekt, kde postačujú štyri alebo osem kamier, je to rezerva: kanály zostanú voľné a dokúpite ďalšie kamery podľa potreby, bez výmeny rekordéra. Naopak pri väčšom objekte, kde dnes rátate s dvanástimi kamerami, nemusíte hneď riešiť dva rekordéry.

Ide o klasický ONVIF NVR, teda samostatné záznamové zariadenie pre IP kamery: stojí v sieti a ku kamerám sa pripája cez switch podobne ako počítač. Rekordér sme rovnako ako ostatné rekordéry ZONEWAY vyskúšali aj s kamerami iných výrobcov a spolupráca bola bez problémov.

Čo rekordér NVR3016 vie

• Šestnásť kanálov – kamery 4K (8 Mpx) aj s nižším rozlíšením nahrá až na všetkých šestnástich kanáloch súčasne, kamery s 12 Mpx až na desiatich.
• Úspora miesta na disku vďaka kompresii H.265 a H.265+; rovnaký disk tak uchová starší záznam než pri klasickej kompresii H.264.
• Kamery rôznych značiek v jednom systéme cez štandard ONVIF (Profile S, G, T a M) alebo cez adresu RTSP streamu.
• Inteligentné udalosti (osoba, vozidlo, prekročenie čiary, tvár, EČV) v spolupráci s AI kamerami ZONEWAY – bez nekonečného prechádzania záznamov.
• Vzdialený prístup cez P2P: rekordér pripojíte káblom k routeru, v mobilnej aplikácii V247 naskenujete QR kód a hotovo.
• Menu v češtine a mobilná aj počítačová aplikácia v češtine, teda aj pre majiteľov bez skúseností s kamerovou technikou.
• Gigabitový sieťový port a prichádzajúci dátový tok až 128 Mb/s ako rezerva pre vysoké rozlíšenie.

Príklady skladby systému podľa veľkosti objektu

Aby bolo jasné, čo si pod kamerovým systémom na kľúč predstaviť, prikladáme tri modelové skladby. Sú orientačné; skutočný počet kamier vždy vychádza z rozmeru objektu a z toho, čo chcete vidieť.

Každú kameru je vhodné pred konečnou montážou vyskúšať na dočasne natiahnutom kábli. Zistíte tým, či záber zodpovedá predstave, a ušetríte zbytočné vŕtanie. Vo vnútri budovy možno viesť káble v lištách, vonku používajte kábel určený do exteriéru, odolný proti slnečnému žiareniu, a vedenie chráňte pred hlodavcami.

Rozvod siete a rezerva v rozvádzači

Káblová infraštruktúra sa kladie raz na dlhé roky, kamery a rekordér možno neskôr vymeniť. Pri novostavbe preto vopred vyveďte káble aj na miesta, kde kamera zatiaľ nebude, a konce uložte do rozvádzača. Switch s rezervou dvoch až štyroch voľných portov vás neskôr nezastaví pri rozširovaní. Rekordér aj switch umiestnite tam, kde je sucho, vetranie a obmedzený prístup, a najlepšie ich zálohujte malou UPS.

Z čoho zložiť systém s NVR3016

Rekordér je len jednou časťou. Aby systém fungoval, potrebujete ešte disk, kamery a spôsob, ako kamery napájať. NVR3016 nemá vstavané PoE porty, takže napájanie a dátové prepojenie kamier rieši samostatný PoE switch. To je zámerne jednoduchšie a servisne praktickejšie riešenie: keby sa niekedy pokazil switch, vymeníte len jeho a rekordér s uloženými záznamami ďalej beží. Nasledujúca tabuľka ukazuje, čo k rekordéru patrí a prečo.

Ak nechcete systém skladať po kusoch, prejdite si hotové kamerové sety: rekordér NVR3016 je súčasťou niekoľkých z nich a ku kamerám a PoE switchu sú priamo vybrané tak, aby spolu sedelo rozlíšenie, napájanie aj počet portov.

Koľko kamier a v akom rozlíšení rekordér zvládne

Rekordér nahráva kamery plynulo, teda v 25 snímkach za sekundu. Počet súčasne nahrávaných kamier ale závisí od ich rozlíšenia, pretože čím je obraz väčší, tým väčšia je záťaž rekordéra.

Rozlíšenie kamier na jednom rekordéri môžete ľubovoľne miešať. Kamery s najvyšším rozlíšením dajte tam, kde potrebujete detail (vjazd, vstup, pokladňa, rampa), a na pomocné zábery nasaďte lacnejšie kamery s nižším rozlíšením. Súčet dátových tokov všetkých kamier smie dosiahnuť 128 Mb/s. Pri plnom osadení šestnástimi kamerami to vychádza v priemere na 8 Mb/s na kameru, takže pri vyšších rozlíšeniach výrazne pomáha kompresia H.265 alebo H.265+.

Aký disk do rekordéra kúpiť – výpočet dĺžky záznamu

Otázka „koľko diskového priestoru potrebujem?“ je pri kamerovom systéme najčastejšia. Odpoveď sa dá vypočítať: jedna kamera s dátovým tokom 2 Mb/s zapíše za deň približne 21,6 GB (2 ÷ 8 × 86 400 s). Doba nepretržitého záznamu potom vychádza z kapacity disku vydelenej počtom kamier a denným objemom. Rekordér má jednu pozíciu pre 3,5" SATA disk až 16 TB; pre bežné domáce sety zvyčajne postačuje 4–8 TB. Po zaplnení disku nahráva v slučke a prepisuje najstarší záznam.

Tabuľka platí pre nepretržité nahrávanie pri 2 Mb/s na kameru, čo je typická hodnota pre 5Mpx kameru v H.265. Štvornásobne väčší tok (8 Mb/s, teda plne vyťažené 4K kamery bez úspor) skráti uvedené doby na štvrtinu, polovicu toku naopak zdvojnásobí. Orientačné sú aj preto, že disk má nejakú réžiu a že tok sa mení podľa scény: kamera na prázdnom dvore zapíše menej ako kamera na rušnej križovatke.

Ako záznam predĺžiť bez väčšieho disku

• Nahrávajte len pri pohybe alebo pri inteligentnej udalosti, nie nepretržite. Pri kamerách, ktoré väčšinu dňa snímajú prázdne miesto, ušetríte rádovo desiatky percent.
• Zapnite H.265+, ak to kamera umožňuje.
• Znížte dátový tok vedľajších kamier, ktoré len dokresľujú situáciu.
• Použite plán záznamu: v pracovnom čase len pohyb, v noci nepretržite, alebo opačne.

Pri výbere počítajte skôr s väčším diskom. Zákon ani zdravý rozum neurčujú univerzálnu dobu uloženia záznamu, ale pri dome a chate sa bežne používajú týždne, pri prevádzkarni podľa vlastného účelu stráženia. Dobu si zvoľte tak, aby zbytočne neexistovalo viac záznamu, ako potrebujete.

Od zasunutia disku po prvý záznam

1. Do rekordéra zasuňte pevný disk a pripojte dátový a napájací kábel SATA; káble sú v balení.
2. Rekordér pripojte sieťovým káblom k routeru a k switchu, ku ktorému vedú kamery (switch možno zapojiť medzi router a rekordér, alebo k rovnakému routeru).
3. K rekordéru pripojte monitor cez HDMI (alebo VGA) a USB myš; zapnite ho napájacím adaptérom 12 V.
4. Sprievodca pri prvom spustení vás prevedie nastavením jazyka, času, siete, disku a pridaním kamier. Disk nechajte naformátovať.
5. Kamery pripojte k switchu UTP káblom. Rekordér ich v ponuke pridania kamier vyhľadá; kamery iných značiek pridáte cez ONVIF zadaním adresy, používateľa a hesla.
6. Overte, že každá kamera zapisuje, a nastavte plán nahrávania.
7. V menu otvorte QR kód pre mobilnú aplikáciu a načítajte ho telefónom.

Ak si zapojenie netrúfate, využite ponuku často kladených otázok, kde sú typické situácie vrátane zabudnutého hesla.

Kamery iných značiek cez ONVIF a RTSP

Rekordér pracuje so štandardom ONVIF vo verziách Profile S, G, T a M, takže pripojíte aj kamery iných výrobcov. Ďalšia cesta vedie cez RTSP, keď rekordéru iba zadáte adresu videostreamu kamery. Pri kamerách ZONEWAY sa hlavný prúd nachádza na adrese v tvare rtsp://adresa-kamery:554/0 a vedľajší na /1, čo sa hodí aj vtedy, keď obraz chcete spracovať iným programom.

Čo čakať od cudzej kamery: obraz, zvuk a detekciu pohybu rekordér zvládne. Plnú paletu inteligentných funkcií, teda rozpoznanie osôb, vozidiel, tvárí alebo EČV, ponúknu AI kamery ZONEWAY, pretože analýzu vykonáva kamera a rekordér udalosti nastaví, uloží a vyhľadá. V praxi sa rekordéry ZONEWAY ukázali ako dobre použiteľné aj s kamerami, ktoré už máte nainštalované, takže pri rozširovaní staršej inštalácie nemusíte meniť všetko naraz. Podľa výrobcu rekordér ďalej komunikuje so systémami ako Synology Surveillance Station, Milestone XProtect alebo Blue Iris a cez ONVIF a RTSP aj s inteligentnými domácnosťami typu Home Assistant, Loxone či Fibaro.

Otočné PTZ kamery ovládate priamo z rekordéra po sieti: natáčanie, zoom, uložené pozície aj automatické hliadkové trasy. Pozor, rekordér nemá zbernicu RS485, takže pre analógové PTZ kamery na koaxiálnom kábli je vhodnejší hybridný rekordér.

Inteligentné udalosti: osoba, vozidlo, čiara, tvár, EČV

Klasická detekcia pohybu spustí poplach pri každom tieni, liste alebo svetlách prechádzajúceho auta. Inteligentná analýza stráži zmysluplnejšie veci. S AI kamerami ZONEWAY NVR3016 nastaví, zaznamená a vyhľadá napríklad:

• narušenie stráženej oblasti, napríklad záhrady, dvora alebo skladu,
• prekročenie virtuálnej čiary a dvojitý virtuálny plot s voľbou smeru,
• zdržiavanie sa osoby v zóne a zhlukovanie viacerých osôb,
• detekciu a rozpoznanie tváre s databázou až 2000 tvárí,
• vstup do oblasti a jej opustenie, počítanie prechodov,
• čítanie EČV a nelegálne parkovanie,
• zabudnutý alebo odobraný predmet,
• požiar (detekciu ohňa) a tepelnú mapu pohybu.

Na udalosť môže rekordér reagovať záznamom, e-mailom so snímkou, uložením na FTP, upozornením do mobilu, vyskakovacím oknom na obrazovke alebo zvukovým signálom. Vyhľadávanie vie hľadať podľa času aj podľa toho, čo je na zábere: osoba, vozidlo, tvár alebo EČV. Čítanie EČV na vjazde zabezpečuje špecializovaná kamera s LPR, nie každá kamera v systéme.

Sledovanie z mobilu a počítača

Vďaka P2P nepotrebujete verejnú IP adresu ani presmerovanie portov na routeri. V mobilnej aplikácii V247 (Android a iPhone) načítate QR kód z menu rekordéra, zadáte heslo a živý obraz je dostupný odkiaľkoľvek. Aplikácia vie živý pohľad v dvoch kvalitách, prehrávanie a hľadanie záznamu, zálohu do telefónu, základné nastavenia a upozornenia na udalosti. Zariadenia môžete pridať aj cez sériové číslo, verejnú IP adresu alebo prihlásením k účtu V247, ktorý potom zoznam zariadení prenesie aj na ďalší telefón.

Na počítači sa hodí program iVMS-320 pre Windows a macOS, v ktorom sledujete viac rekordérov naraz. Kto preferuje prehliadač, použije Edge, Chrome, Firefox alebo Safari. Staršia aplikácia BitVision stále funguje, nové funkcie už ale pribúdajú len do V247.

Prehrávanie, zálohovanie a ochrana záznamu

Prehrávanie je možné synchrónne pri viacerých kamerách: napríklad jedna kamera 12 Mpx, štyri kamery 4 Mpx, sedem kamier 1080p alebo šestnásť kamier 720p. Záznam možno spomaliť, zrýchliť, prehrávať po snímkach, priblížiť digitálnym zoomom a vybraný úsek rovno vystrihnúť. Zálohujete cez USB 2.0 na flash alebo externý disk, cez sieť alebo do cloudu (Dropbox, Google Drive) a exportujete aj do formátu AVI, ktorý prehrá bežný prehrávač.

Pri zálohe myslite na najhorší scenár: zlodej, ktorý nájde rekordér, ho často odnesie. Dôležité snímky preto nechajte posielať mimo rekordéra, napríklad e-mailom, na FTP alebo do cloudu, a záznam máte aj bez zariadenia. Zálohujte aspoň záznamy, ktoré by slúžili ako dôkaz.

Sieť, zabezpečenie a súkromie

Rekordér má jeden gigabitový port RJ45 a podporuje bežné protokoly vrátane DHCP, DDNS, NTP a SMTP. Pre firemné siete je k dispozícii SNMP, QoS a overovanie 802.1x, prenos dát chráni šifrovanie SSL a prihlásenie je chránené kontrolou CAPTCHA. Najdôležitejšie pravidlo ale zostáva jednoduché: zmeňte predvolené heslo, nepoužívajte rovnaké heslo ako k e-mailu a rekordér nevystavujte do internetu otvorenými portmi, keď sa to dá nahradiť P2P.

Na ochranu súkromia slúži maskovanie, teda až tri zóny na kameru, ktoré v obraze zakryjú napríklad susedné okno alebo záhradu. Dbajte, aby kamery nesnímali cudzie pozemky a verejný priestor viac, ako je nevyhnutné, a upozornite návštevníkov ceduľou, že je objekt strážený.

Kedy zvoliť iný rekordér

• Potrebujete viac ako 16 kamier, dva disky alebo 12Mpx kamery na všetkých kanáloch: zvoľte väčší sieťový rekordér s 32 kanálmi.
• Máte analógové kamery po koaxiálnom kábli alebo chcete drôtové čidlá a PTZ po RS485: potrebujete hybridný rekordér, napríklad XVR2108, ktorý vie analóg aj IP kamery.

Obsah balenia

• rekordér ZONEWAY NVR3016,
• káble SATA na pripojenie disku,
• napájací adaptér 12 V,
• USB myš,
• montážne skrutky k disku.

Z bezpečnostných dôvodov pri preprave sa rekordér dodáva bez batérie.

Technická špecifikácia NVR3016

Obrázky a ukážky

Softvér, návody a súbory na stiahnutie

• EÚ vyhlásenie o zhode ELETUR – ZONEWAY NVR3016 (PDF)
• PC program iVMS-320 pre Windows, macOS a Linux (stránky výrobcu softvéru)
• Search Tool – vyhľadanie kamier a rekordérov v sieti a zmena IP adresy
• Firmvér pre NVR rekordéry ZONEWAY
• Manuály a rýchle návody k softvéru (v angličtine)
• Softvér, utility a dokumentácia ZONEWAY na stiahnutie na zoneway.cz

Často kladené otázky k rekordéru NVR3016

Potrebujem k IP kamere NVR, alebo postačí samostatne?

Postačí aj samostatná kamera so záznamom na kartu microSD, ak vám postačuje krátka história a neprekáža vám, že záznam zmizne spolu s kamerou. Akonáhle chcete záznam zo šestnástich alebo aj len zo štyroch kamier na jednom mieste, dlhšiu históriu, inteligentné vyhľadávanie a zálohu mimo kamery, použite rekordér.

Koľko diskového priestoru potrebujem?

Vypočítajte dátový tok kamier, vynásobte ho 10,8 GB za deň na každý 1 Mb/s a počtom kamier. Napríklad osem kamier s tokom 2 Mb/s zapíše za deň asi 173 GB, teda na disk 4 TB vystačí asi 23 dní nepretržitého záznamu. Pri nahrávaní len pri pohybe býva doba výrazne dlhšia.

Aký veľký disk do rekordéra zvoliť?

Rekordér prijme disk až 16 TB; maximum je horná hranica, nie odporúčanie. Zvoľte disk podľa požadovanej doby záznamu z výpočtu vyššie a v prípade pochybností radšej o stupeň väčší. Na nepretržitú prevádzku kupujte disk určený pre kamerové systémy.

Napája rekordér kamery cez PoE?

Nie. NVR3016 nemá PoE porty. Kamery napája samostatný PoE switch alebo vlastné 12V zdroje pri každej kamere. Je to praktické aj servisne: switch sa dá vymeniť bez zásahu do rekordéra.

Pripojím kamery iných značiek?

Áno, cez ONVIF alebo RTSP. Počítajte s tým, že inteligentné funkcie, ako rozpoznanie osôb a vozidiel alebo tvárí, naplno ponúknu AI kamery ZONEWAY, pri kamerách iných značiek rekordér spoľahlivo zabezpečí obraz, zvuk a detekciu pohybu.

Ako sa k rekordéru pripojím z mobilu?

Cez P2P, verejnú IP adresu nepotrebujete: zapojíte ho do routera, v aplikácii V247 načítate QR kód a zadáte heslo.

Koľko 4K kamier rekordér nahrá naraz?

Až šestnásť pri 25 sn./s. Kamery s 12 Mpx až desať. Celkový dátový tok z kamier môže dosiahnuť 128 Mb/s, teda priemerne 8 Mb/s na kameru pri plnom osadení.

Čo robiť, keď sa zabudne heslo k rekordéru?

V prihlasovacej ponuke je voľba na obnovu hesla. Podľa nastavenia prebieha cez e-mail, bezpečnostné otázky alebo bezpečnostný kľúč, pri novších prístrojoch aj dynamickým heslom. Dokumentácia aj nástroje sú v sekcii na stiahnutie.

Dá sa k rovnakému systému doplniť montáž od montážnika?

Áno. Ak kamery nechcete montovať sami, pozrite si stránku často kladených otázok a kontakt na služby montáže. Prípravu kabeláže a umiestnenie kamier je rozumné premyslieť vopred.

Na stiahnutie: návody, technický list a aplikácie

• Technický list rekordéra NVR3016 (PDF) – parametre a rozmerový výkres,
• Návod k rekordérom NVR a XVR v češtine – zapojenie, nastavenie, záznam a vzdialený prístup,
• Stručný návod k rekordéru NVR (PDF, v angličtine),
• Aplikácia V247 pre Android (Google Play),
• Aplikácia V247 pre iPhone a iPad (App Store),
• České návody, program CMS, mobilné aplikácie a nástroje,
• Dokumentácia CGI, SDK a RTSP pre integrátorov.

Otestovali Ing. Václav Turek a Martin Dyrka, technici.
