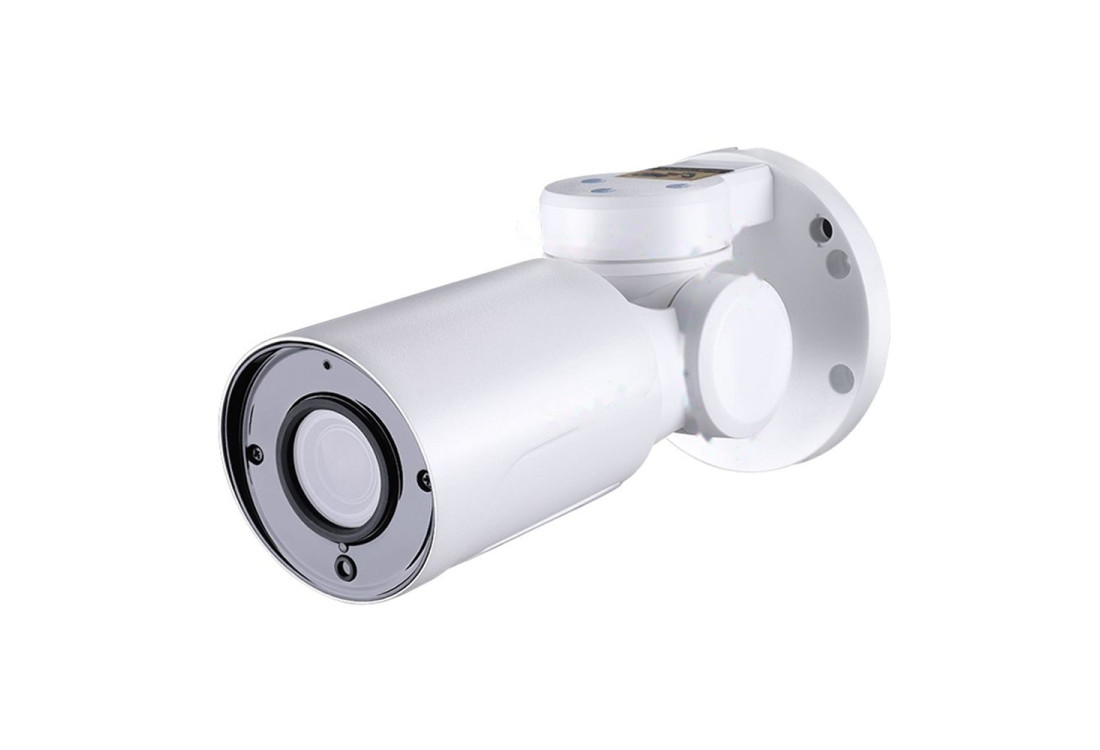

Vonkajšia IP kamera 8 Mpx (4K) so zoomom 5×, otočná valcová PTZ | HICO X5I-M8S

Vonkajšia IP kamera HICO X5I-M8S nasníma 4K obraz (8 Mpx), vzdialený detail približuje motorizovaným objektívom a celé telo valcovej kamery natáča motorom na kĺbe. Ak hľadáte vonkajšiu IP kameru so zoomom na dvor, do areálu alebo k vjazdu, tu sú čísla, ktoré o výbere rozhodujú. Motor tu natáča celé valcové puzdro aj s optikou, a to v rozsahu 0–180° a 0–55° (podľa výrobcu). Napájať ju možno z 12 V DC alebo po sieťovom kábli s PoE splitterom – PoE splitter v balení dostanete navyše k samotnej kamere.

Motorické natáčanie PTZotáčanie aj náklon na povel po sieti (aplikácia, rekordér)

5× optický zoomobjektív 2,7–13,5 mm s autofokusom

4K, 8 Mpxsnímač Sony IMX415, 3840 × 2160 px

PoE splitter v balenínapájanie 12 V DC alebo PoE cez externý PoE splitter, ktorý je súčasťou balenia

Infračervené prisvietenie6 IR LED, dosah až 30 m podľa výrobcu

Úprava obrazuWDR / HDR, odhmlievanie, BLC, HLC, 2D/3D odšumenie podľa výrobcu

Detekcia človekainteligentná detekcia s filtrom človek / vozidlo

Vniknutie do zónyupozornenie pri vstupe do stráženého územia

Počítanie osôbpočet osôb v zábere podľa nastavenia

Obojsmerné audiovstavaný mikrofón a reproduktor

Aplikácia HiEasydohľad z telefónu, P2P cloud

Krytie IP66kovové puzdro na vonkajšiu montáž, údaj výrobcu

ONVIF a RTSPkompatibilita s rekordérmi ZONEWAY, Hikvision, Dahua a Milesight

8 Mpx a zoom 5×

Rozlíšenie. Obraz 3840 × 2160 px má 8 294 400 bodov, teda štyrikrát viac než Full HD. Ako 4K kamera so zoomom preto po priblížení nechá v zábere viac detailov než 4Mpx kamera s rovnakým objektívom. Hlavný prúd možno znížiť na 6, 5, 4 alebo 3 Mpx či 1080p, takže kamera sa prispôsobí aj staršiemu rekordéru.

Zoom. Zoom 5× je pomer 13,5 mm k 2,7 mm: pri najdlhšej ohniskovej vzdialenosti sa cieľ zobrazí zhruba päťkrát väčší než pri najširšej. Ak vám softvér ponúkne väčšie priblíženie než 5×, ide už o digitálny zoom bez nových detailov.

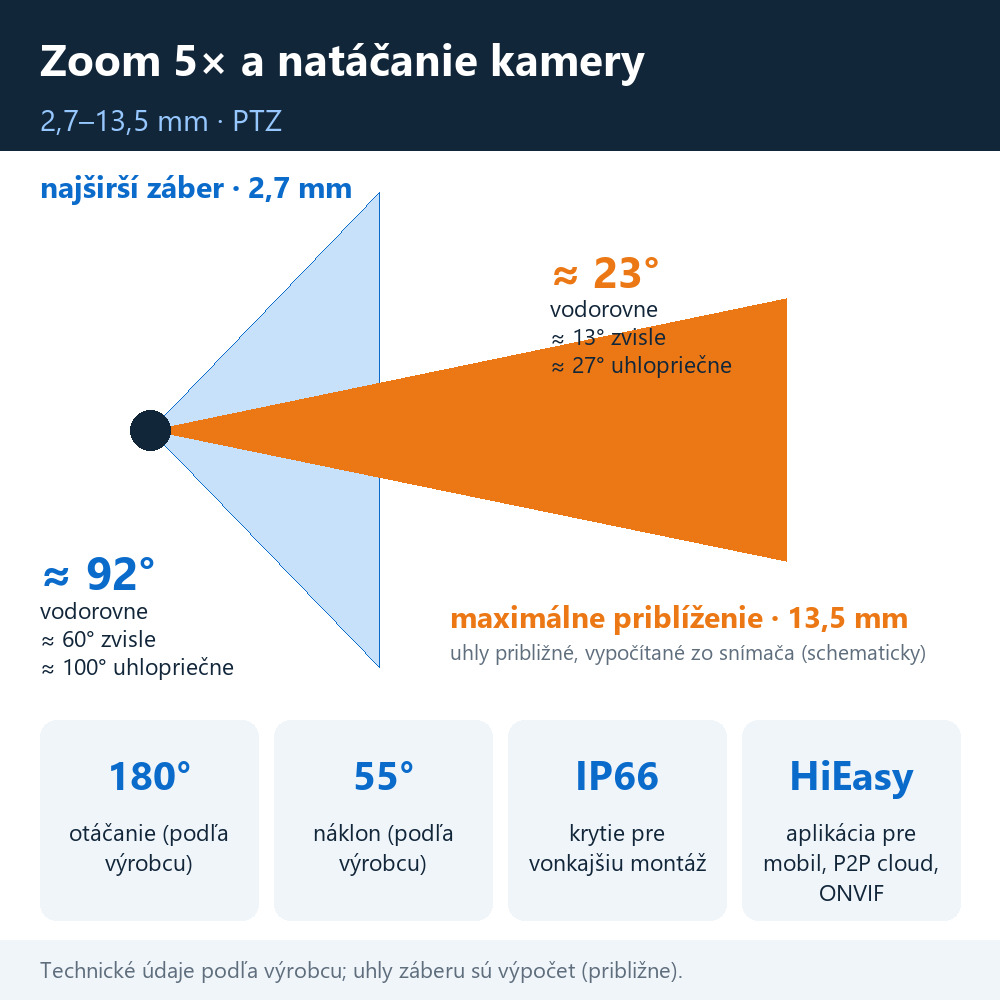

Uhly záberu. Výrobca ich neuvádza, preto platí výpočet z rozmerov snímača 5,57 × 3,13 mm (SONY IMX415), vždy približne:

• 2,7 mm (najširší záber): ≈ 92° vodorovne, ≈ 60° zvisle, ≈ 100° uhlopriečne.
• 13,5 mm (maximálne priblíženie): ≈ 23° vodorovne, ≈ 13° zvisle, ≈ 27° uhlopriečne.
• Šírka scény v 10 m: asi 21 m na najširšom zábere, asi 4 m na najväčšom priblížení; v 30 m asi 62 m a 12 m.

Hodnoty berte ako orientačné: skutočný objektív sa od výpočtu môže o pár stupňov odchyľovať. Na presné plánovanie overte záber priamo na mieste.

Prevedenie kamery ukazuje video výrobcu: objektív, kĺb na natáčanie tela kamery aj nástenná základňa.

Natáčanie a noc

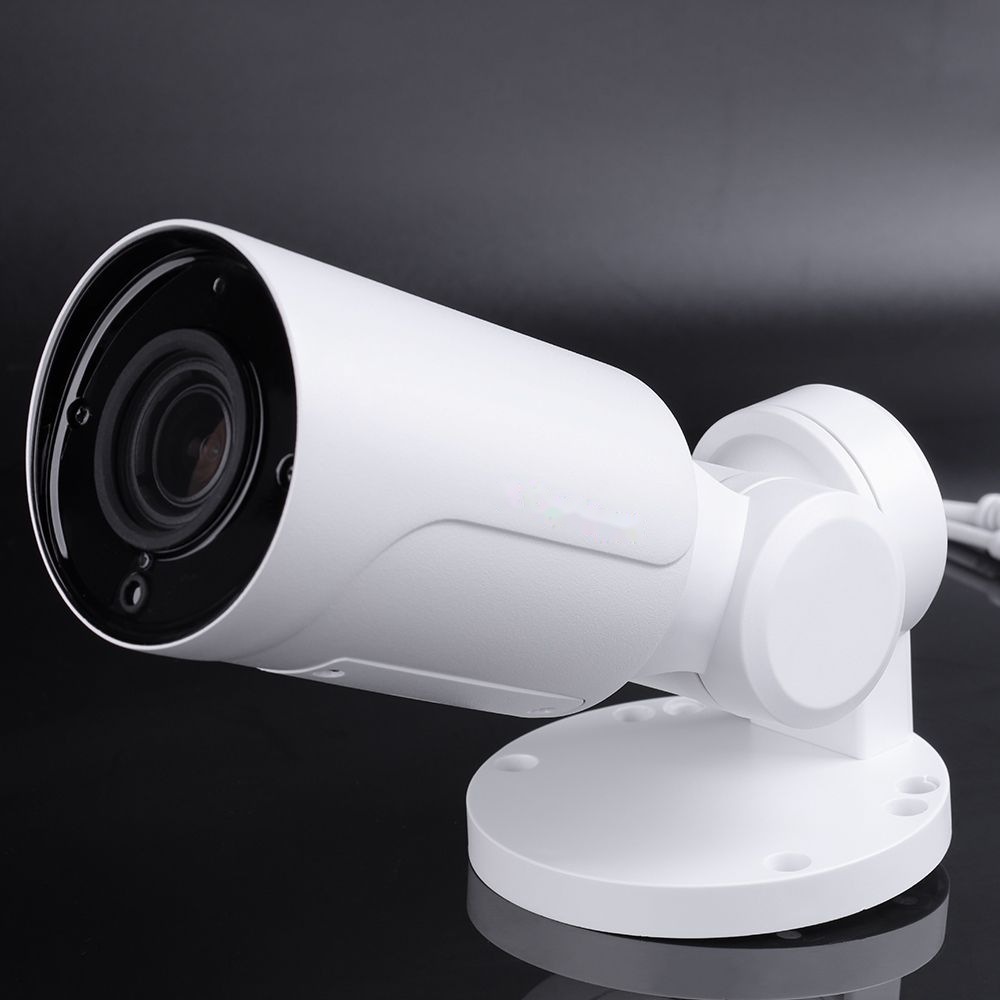

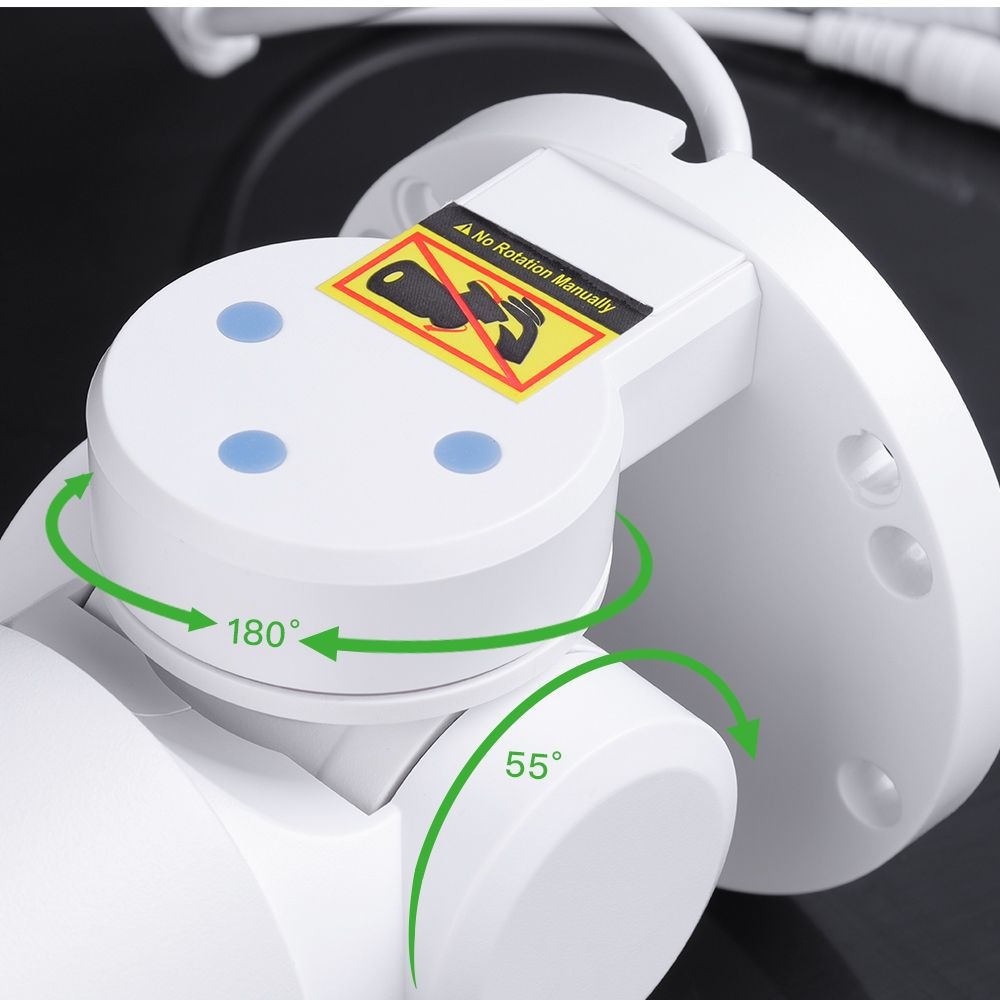

Natáčanie tela kamery. Táto valcová PTZ kamera je otočná kamera: motorický kĺb otáča a nakláňa celé valcové puzdro v rozsahu 0–180° a 0–55° (podľa výrobcu). Po montáži na stenu tak kamera pokryje polkruh pred sebou, nie plný kruh ako kupolová PTZ. Po výpadku napájania sa podľa výrobcu poloha obnoví. Výrobca uvádza najvyššiu rýchlosť 20 °/s pre otáčanie a 10 °/s pre náklon; ovládacia rýchlosť otáčania sa volí od 0,5 do 20 °/s. Telo kamery tak celých 180° prejde zhruba za 9 s a náklon o 55° trvá asi 5,5 s (výpočet z údajov výrobcu).

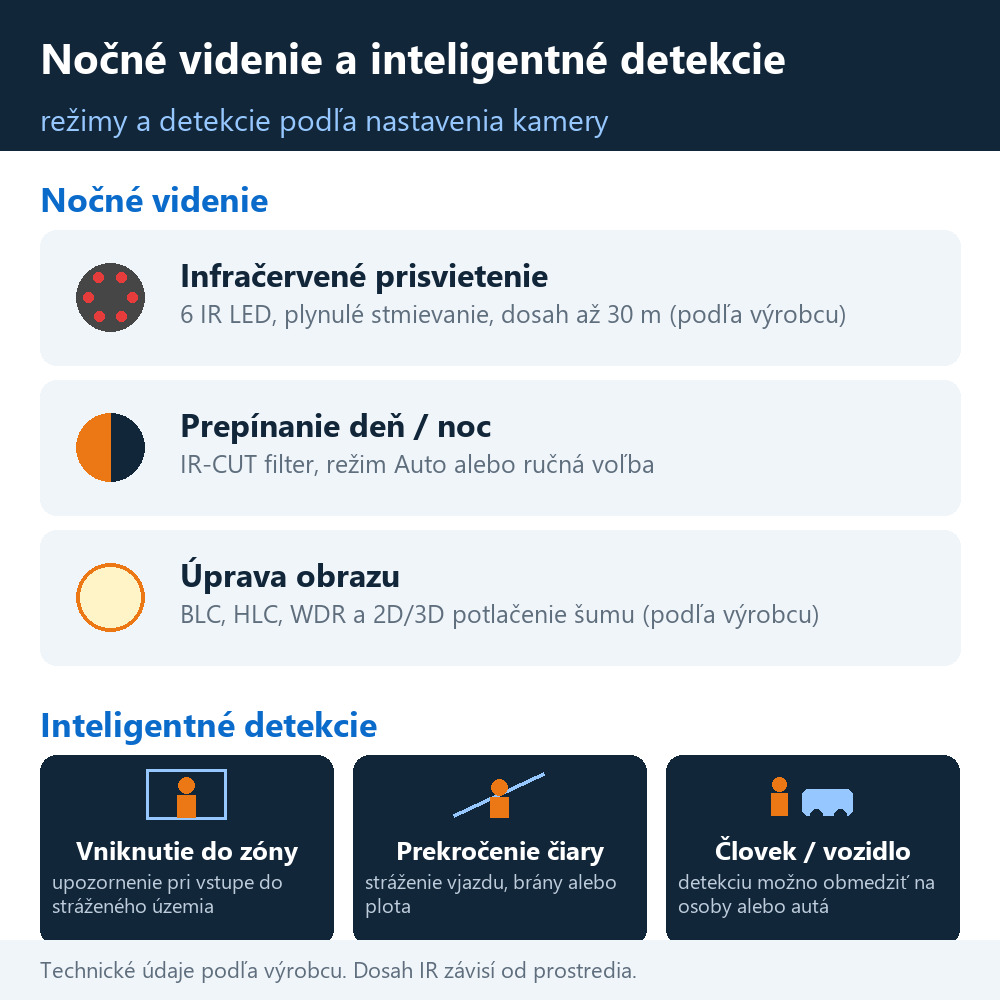

Noc: šesť IR LED s dosahom 30 m a 0,005 lx. Za tmy scénu osvetľuje šestica IR LED s dosahom 30 m (údaj výrobcu; vplyv má prostredie), IR sa stmieva plynulo a deň s nocou strieda filter IR-CUT, sám alebo ručne. Citlivosť udáva výrobca 0,005 lx vo farbe pri svetelnosti objektívu F1,6 a 0 lx v čiernobielom režime s IR prisvietením. Na kontrastné scény slúžia WDR, HDR, BLC, HLC, odhmlievanie a potlačenie šumu 2D/3D, expozíciu stráži automatická uzávierka od 1/25 do 1/100 000 s (podľa výrobcu). Pri zoome na 13,5 mm môže kamera mieriť ďalej, než kam prisvietenie dosiahne, takže pri cieli za hranicou 30 m počítajte s doplnkovým svetlom.

Napájanie, záznam a sieť

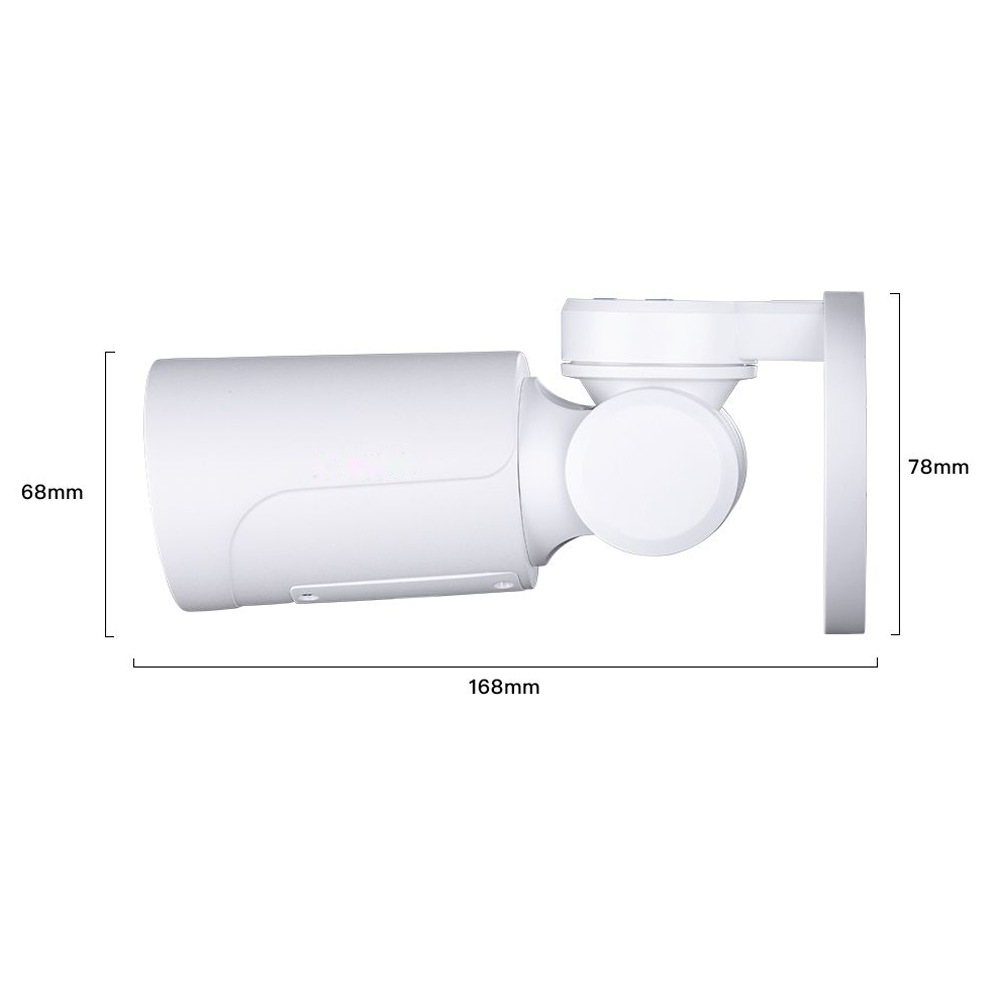

Napájanie 12 V DC alebo PoE cez splitter. Napájacie napätie je podľa výrobcu 12 V DC. Sieťový kábel stačí tam, kde pred kameru zapojíte splitter z balenia: ten zaradí kameru do rozvodov s PoE switchom alebo injektorom. Rozmery 168 × 68 × 78 mm (podľa výrobcu), kovové puzdro s krytím IP66 (údaj výrobcu), prevádzková teplota −40 až +60 °C, vlhkosť 0–95 % bez kondenzácie (podľa výrobcu). Na stenu sa upevňuje nástennou základňou.

Záznam: koľko miesta treba. Ukladať možno na SD kartu (podľa výrobcu), do rekordéra s ONVIF, prípadne na NFS / NAS (podľa výrobcu). Výrobca udáva dátový tok videa 512 kb/s až 6 Mb/s a vedľajší prúd s nižším rozlíšením (640 × 360, VGA, D1). Kodeky H.265+, H.265 aj H.264 pracujú v režime CBR alebo VBR. Orientačný výpočet: každý Mbit/s toku dáva zhruba 0,45 GB za hodinu, takže pri 4 Mbit/s vznikne asi 1,8 GB za hodinu a úložisko 128 GB (napr. disk v rekordéri) vystačí približne na 70 hodín. Skutočný tok závisí od pohybu v zábere a od voľby kodeku.

Detekcie, zvuk a pripojenie. Kamera zvládne vniknutie do zóny, prekročenie čiary, opustenie miesta, počet osôb aj pohyb a rozlíši človeka od vozidla. Alarmový vstup nemá, má jeden výstup. Udalosť podľa výrobcu spustí záznam na SD kartu, e-mail (SMTP), odoslanie snímky na FTP alebo hlásenie alarmovému centru. Mobil sa pripája cez P2P cloud s aplikáciou HiEasy (kamera po pripojení ukazuje stav „Internet ready“), ako IP kamera ONVIF sa pripojí k rekordéru (Profile S podľa výrobcu) a ponúka aj prúd RTSP. Testované – kompatibilné s rekordérmi Milesight, Dahua, Hikvision aj ZONEWAY cez ONVIF. Webové rozhranie kamery je bez češtiny a slovenčiny.

Súvisiaci tovar

Ďalšie kamery pre vonkajšie kamerové systémy nájdete v kategórii vonkajšie IP kamery, v sekcii PoE IP kamery a medzi PTZ kamerami; celý sortiment je v sekcii IP kamerové systémy. Z podobných kamier HICO ponúkame H10X50 (valcová PTZ, 10× zoom) a IV10M80 (PTZ, 20× zoom).

Záznam rieši sieťové video rekordéry, napríklad ZONEWAY NVR3016 pre 16 kanálov. K napájaniu po sieťovom kábli patrí PoE switch ZONEWAY alebo PoE injektor, k napájaniu 12 V zdroj 12 V / 4 A; pamäť v kamere rozšíri karta microSD 128 GB.

Časté otázky

Je to otočná kamera so skutočným optickým zoomom?
Áno: o optickom zoome rozhoduje motorizovaný objektív s ohniskom 2,7–13,5 mm a hodnota 5×. Čo je nad ňou, je už digitálne priblíženie.

Aký je uhol záberu kamery?
Približne 92° vodorovne pri 2,7 mm a približne 23° pri 13,5 mm (vlastný výpočet zo snímača; údaje výrobcu chýbajú). V 20 m od kamery pokryje najširší záber zhruba 41 m šírky.

Treba na prístup z mobilu verejnú IP adresu?
Nie, na vzdialený prístup stačí aplikácia HiEasy s cloudom P2P; po pripojení kamera ukazuje stav „Internet ready“.

Počujem okolie kamery a môžem cez ňu hovoriť?
Áno, kamera má vstavaný mikrofón a reproduktor a podporuje obojsmerný hovor; potlačenie ozveny udáva výrobca.

Poradí si kamera so starším rekordérom?
Ak rekordér 8 Mpx nezvláda, znížte hlavný prúd na 5, 4 alebo 3 Mpx, prípadne 1080p; pripojenie prebieha cez ONVIF.

Dá sa kamera napájať po sieťovom kábli?
Áno, pomocou PoE splittera z balenia; samotná kamera sa inak napája 12 V DC.
