IP kamerový set 4x vonkajšia PTZ kamera 6 Mpx, zoom 4x, PoE switch 4+1, NVR3016 | ZONEWAY 4-X4DM6S-3016

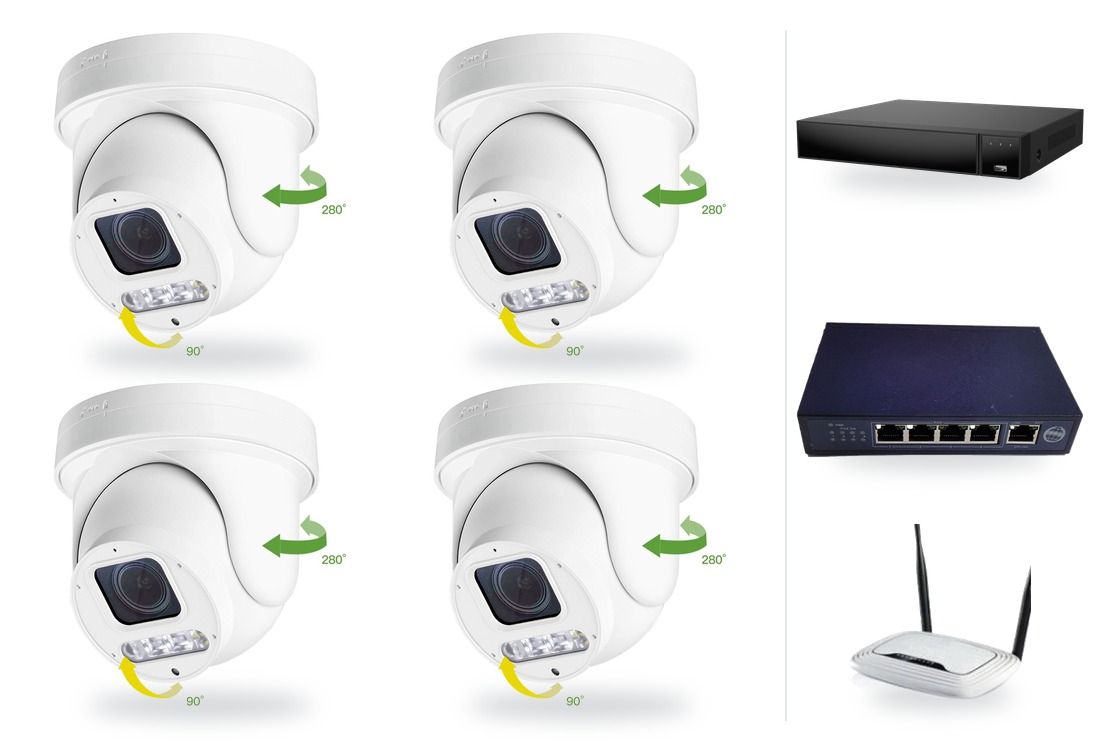

IP kamerový set 4x vonkajšia PTZ kamera je kompletná zostava na dohľad nad domom, firmou alebo pozemkom: 4x HICO X4D-M6S (mini PTZ, 6 Mpx, zoom 4x, IP66), rekordér ZONEWAY NVR3016, PoE switch 4+1 a router. Kamery napájate priamo zo switchu po sieťovom kábli, pevný disk si zvolíte zvlášť.

4x vonkajšia kameramini PTZ, 6 Mpx, IP66

Zoom 4xobjektív 2,8–12 mm

Nočné videnie2 IR LED do 40 m + 2 biele LED

PoE switch 4+1napájanie kamier po kábli

NVR 16 kanálovrezerva 12 kanálov

Vonkajší kamerový set: kam sa hodí

Hľadáte kamerové sety s napájaním po kábli? Tento je hotový kamerový systém PoE: otočné PTZ kamery a rekordér tvoria jeden IP kamerový systém, poe set v štyroch veľkostiach (2, 4, 6 a 8 kamier), v každej rovnaký rekordér a kamery, len iný počet prípojok.

Kamerový set 4 IP kamery pokryje štyri smery pri rodinnom dome alebo menšom areáli: vstup, vjazd, záhradu a zadnú bránu. Všetky štyri porty switchu 4+1 sú obsadené, takže ide o uzavretý IP kamerový set; ďalšie kamery pridáte cez druhý PoE switch.

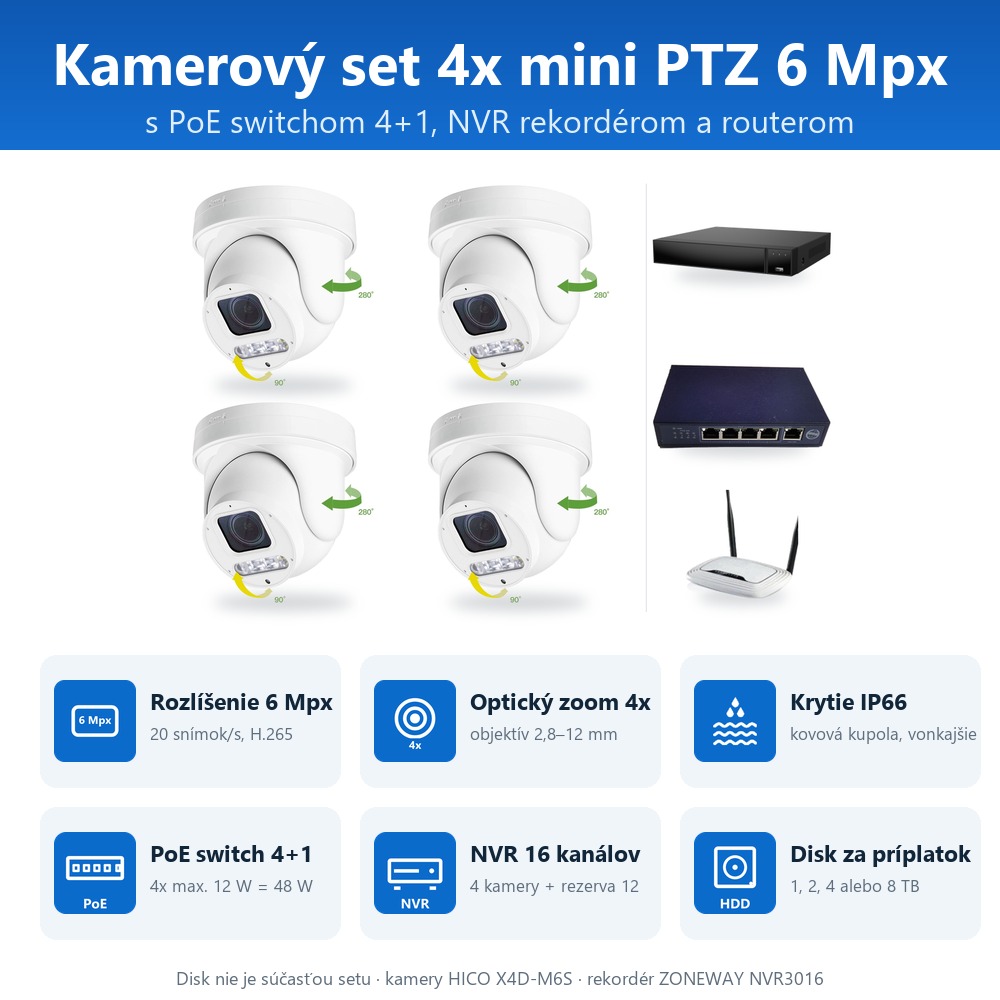

Zloženie setu a čo k nemu patrí

• 4x HICO X4D-M6S – vonkajšia mini PTZ IP kamera, 6 Mpx, optický zoom 4x, kovová kupola IP66, konzola na stenu v balení;
• 1x ZONEWAY NVR3016 – sieťový rekordér pre 16 kamier, H.265+, HDMI 4K, zdroj, SATA káble, USB myš a skrutky v balení;
• 1x PoE switch 4+1 – 4 PoE porty IEEE 802.3af (až 15,4 W na port) a uplink, adaptér v balení;
• 1x router – prepojí switch s rekordérom a internetom.

Do setu nepatrí pevný disk (voľba 1, 2, 4 alebo 8 TB), sieťové káble ku kamerám a monitor či televízor s HDMI; rekordér je z bezpečnostných dôvodov pri preprave bez batérie.

Obraz a kódovanie

Hlavný prúd každej kamery je 6 Mpx pri 20 snímkach za sekundu, kodek H.265 (k dispozícii aj H.265+ a H.264) s tokom 512 kb/s až 6 Mb/s; vedľajší prúd slúži na rýchly náhľad. Rekordér NVR3016 prijíma až 8 Mpx (4K) na všetkých 16 kanáloch a jeho prichádzajúci tok 128 Mb/s pokryje aj 4 kamery pri maximálnom toku (4 x 6 = 24 Mb/s). Kamera má WDR / HDR, odhmlievanie, 2D/3D redukciu šumu a minimálne osvetlenie 0,005 lx.

Ako sa obraz mení pri oddialení zoomu, ukazuje ukážka záberu kamery rady PS9 podľa výrobcu (video bez zvuku).

Zoom 4x, otáčanie a uhly záberu

Zoom 4x znamená zmenu ohniskovej vzdialenosti z 2,8 na 12 mm, približovanie prebieha optikou a obraz nestráca ostrosť. Kamera sa otáča v rozsahu 0–280° a nakláňa 0–90° rýchlosťou 15°/s. Uhly záberu (výpočet zo snímača SONY IMX335): vodorovne približne 86° pri 2,8 mm a 24° pri 12 mm, zvisle 70° a 18°.

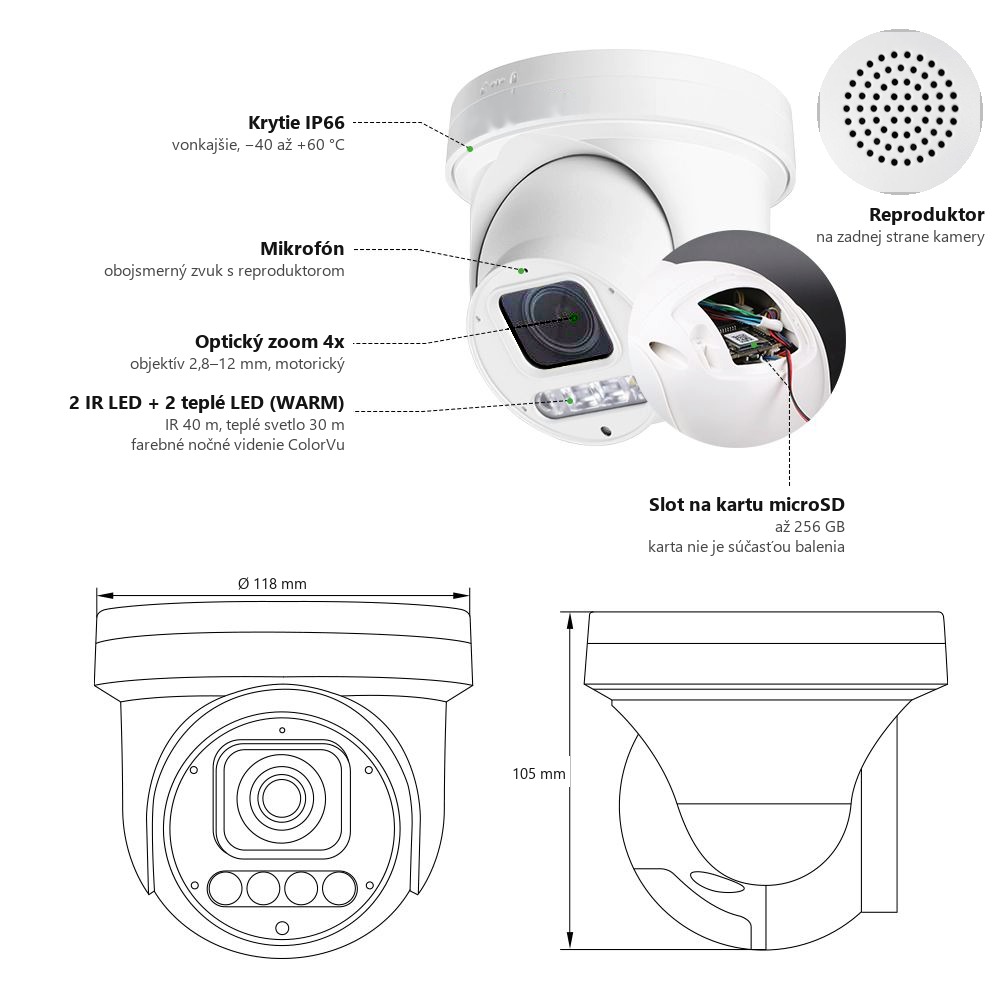

Na obrázku sú vyznačené funkcie každej kamery setu: zabudovaný mikrofón a reproduktor na obojsmerný zvuk, 2 IR LED s dosahom až 40 m, 2 LED s teplým svetlom (WARM) s dosahom až 30 m na farebné nočné videnie ColorVu a slot na kartu microSD až 256 GB (karta nie je súčasťou balenia).

Čo ďalšie kamery v sete dokážu

Živé vysielanie a protokoly: Každá kamera setu dokáže posielať živý obraz protokolom RTMP, napríklad na YouTube, Twitch alebo Facebook Live. Podporuje aj HTTP, RTSP, DHCP, NTP, ONVIF (Profile S) a P2P, takže sa pripojí k rekordérom a videosoftvéru s ONVIF aj k aplikácii HiEasy.

Inteligentné funkcie a upozornenia: okrem AI detekcie postavy človeka a vozidiel ponúka každá kamera setu detekciu neprítomnosti (off-duty), počítanie osôb, elektronický plot a prekročenie čiary. Pri udalosti pošle upozornenie push do aplikácie HiEasy alebo e-mail, uloží snímku na FTP, spustí záznam na kartu microSD alebo odovzdá hlásenie na alarmový server.

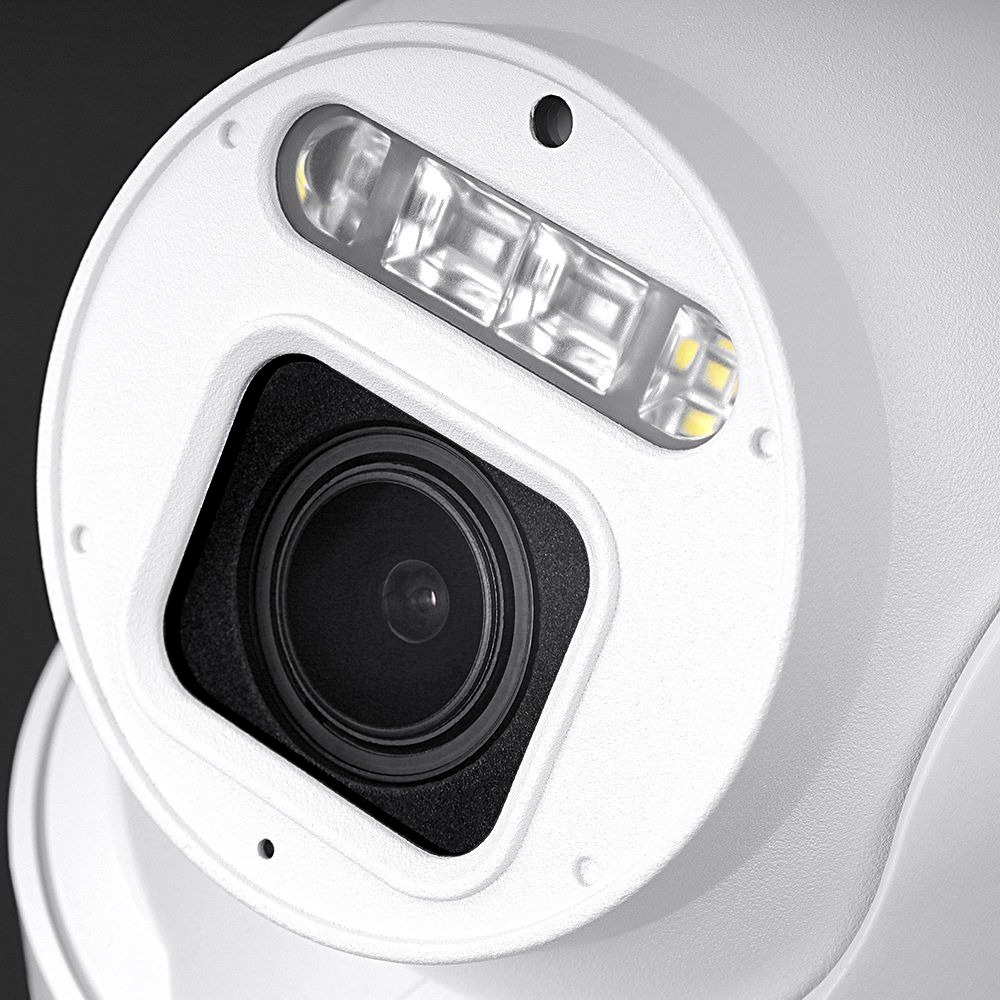

Optický zoom 4x: motorický objektív 2,8–12 mm priblíži vzdialený detail a obraz zostáva ostrý v celom rozsahu zoomu.

Obojsmerný zvuk: zabudovaný mikrofón a reproduktor s potlačením ozveny – cez aplikáciu môžete počúvať aj hovoriť s človekom pred kamerou.

Obraz cez deň aj v noci: snímač SONY IMX335 s elektronickou uzávierkou 1/25 až 1/100 000 s, WDR a HDR, BLC, HLC, 2D/3D redukcia šumu a odhmlievanie. Režim deň / noc sa prepína automaticky, ručne alebo podľa plánu; otočenie, zrkadlenie, súkromné zóny, sýtosť, jas, kontrast, ostrosť, zisk a vyváženie bielej nastavíte vo webovom prehliadači alebo v klientskom softvéri.

Nočné videnie: 2 IR LED na čiernobiely obraz s dosahom až 40 m a 2 LED s teplým svetlom (WARM) s dosahom až 30 m na farebné nočné videnie ColorVu.

Kam sa ukladá záznam: priamo do kamery na kartu microSD až 256 GB (karta nie je súčasťou balenia), do rekordéra s pevným diskom, na sieťové úložisko NFS / NAS, snímky na FTP alebo do cloudu cez aplikáciu HiEasy. Kompresia H.265+, H.265 a H.264 šetrí miesto na disku.

Prevedenie a montáž: plne kovové puzdro s krytím IP66 a ochranou proti prepätiu od blesku, prevádzka od −40 do +60 °C pri vlhkosti 0–95 % bez kondenzácie, priemer 118 mm a výška 105 mm. Držiak na stenu nastaviteľný v 3 osiach je v balení, kábel kamery je tienený.

V balení každej kamery: kamera, používateľský návod, držiak na stenu, výstražná nálepka, vrecko so skrutkami a vodotesná krytka konektora.

Napájanie PoE a obsadenie portov

Kamera odoberá najviac 12 W a switch dodáva až 15,4 W na port. Štyri kamery spotrebujú najviac 48 W a využijú všetky štyri PoE porty switchu 4+1.

Úložisko na záznam

Štyri kamery pri 4 Mbit/s na kameru zaplnia disk 2 TB za zhruba 10 dní a disk 4 TB za zhruba 21 dní – voľte podľa toho, aký dlhý archív potrebujete. Orientačnú dĺžku záznamu pri nepretržitom nahrávaní ukazuje tabuľka (1 Mbit/s ≈ 10,8 GB za deň, využiteľných 90 % disku).

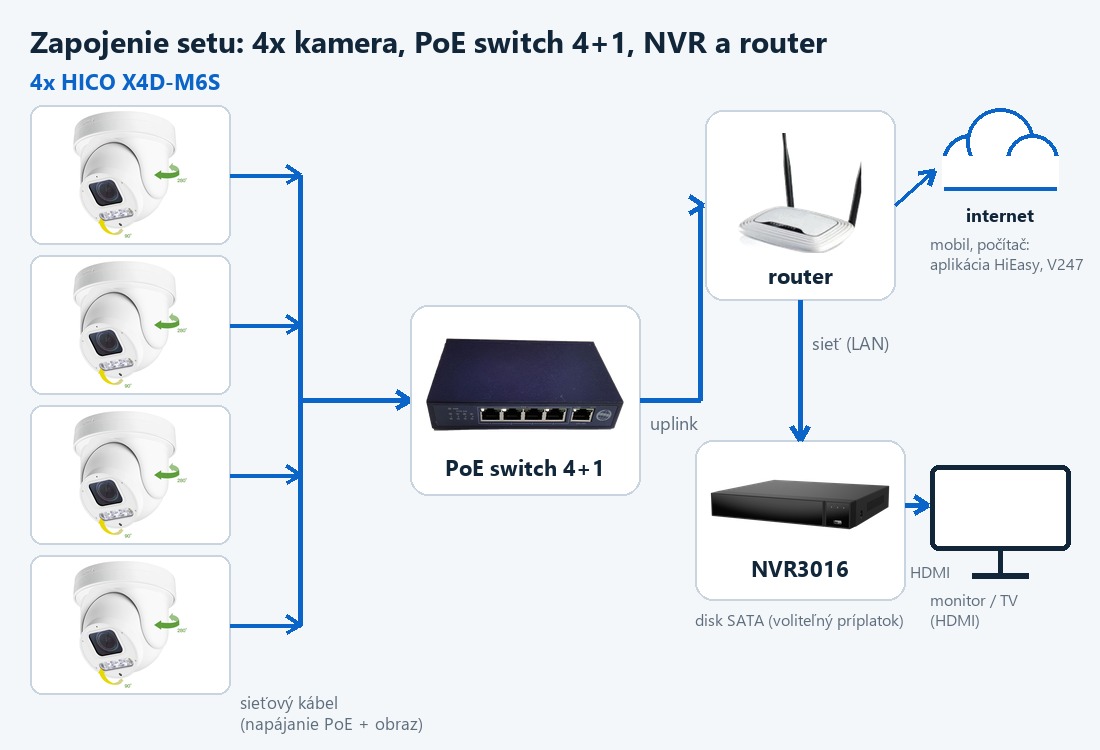

Zapojenie kamerového setu

1. Rekordér. V technickej miestnosti postavte NVR3016, vložte disk SATA, pripojte monitor cez HDMI a zapojte napájací zdroj 12 V.
2. Switch a router. PoE switch 4+1 pripojte uplinkom (piaty port) k routeru a ten istý router prepojte s rekordérom.
3. Kabeláž. Ku každému miestu kamery veďte vonkajší sieťový kábel (Cat 5e a lepší, do 100 m) a zakončite ho v PoE porte switchu.
4. Kamery. Na konzolu priskrutkujte kameru, pripojte kábel a konektor ochráňte pred vlhkosťou; po zapnutí switchu kamery nabehnú samy.
5. Nastavenie. Každej kamere určite IP adresu, na prihlasovacej stránke zvoľte češtinu, predvolený čas UTC+8 prepíšte na stredoeurópsky a zmeňte heslo.
6. Záznam. V menu rekordéra kamery pridajte (ONVIF, port 8899), zapnite nahrávanie podľa plánu a skontrolujte prehrávanie.

Dohľad z telefónu a počítača

Rekordér NVR3016 sa na diaľku pripája cez P2P (aplikácia V247 alebo BitVision, program iVMS320 v počítači, webový prehliadač) a na prístup nepotrebujete verejnú IP adresu. Jednotlivé kamery možno navyše pridať do aplikácie HiEasy cez QR kód z ich menu; tá ponúka živý náhľad, prehrávanie záznamu a nastavenie kamery z telefónu.

Doplnky ku kamerovému setu

Switch 4+1 je plný, preto na ďalšie kamery pridajte druhý PoE switch do routera; rekordér pojme ešte 12 kamier. Ďalší výber: kamerové sety, vonkajšie IP kamery a PoE kamery.

Súvisiaci tovar

Kamera zo setu: HICO X4D-M6S. Rekordér ZONEWAY NVR3016, PoE switch ZONEWAY 4+1, karta microSD 128 GB do kamery a vnútorné aj vonkajšie IP kamery. Natáčacie kamery bez setu: PTZ IP kamery.

Časté otázky

Čo znamená PoE set?
Kamery sa napájajú zo switchu po sieťovom kábli, takže ku kamere nevediete osobitný silový prívod.

Je vonkajšia montáž v poriadku?
Kamera má kovovú kupolu s krytím IP66 a je určená aj na vonkajšie použitie; konektor chráňte pred vodou a pretiahnite kábel slučkou nadol.

Dá sa set neskôr rozšíriť?
Áno, s druhým PoE switchom; rekordér počíta s 12 ďalšími kamerami.

Odkiaľ kameru natočím a priblížim?
Z panela PTZ vo webovom rozhraní kamery, kde nastavíte smer, krok pohybu, zoom, ostrenie a predvoľby. Či pôjde to isté z menu rekordéra, určuje podpora PTZ cez ONVIF v rekordéri aj kamere; rekordér každopádne nahráva všetky kamery.

Koľko miesta potrebujem na disku?
Záleží od nastaveného toku: orientačne vychádza 1 Mbit/s na asi 450 MB za hodinu na kameru (výpočet). Štyri kamery pri 4 Mbit/s na kameru zaplnia disk 2 TB za zhruba 10 dní a disk 4 TB za zhruba 21 dní – voľte podľa toho, aký dlhý archív potrebujete.

Obsah spracoval Ing. Václav Turek, technik.
