Vonkajšie IP kamery: mini PTZ kamera 6 Mpx so zoomom 4x, ONVIF | HICO X4D-M6S

Medzi ip kamery vonkajšie so zoomom patrí HICO X4D-M6S: mini PTZ IP kamera s rozlíšením 6 Mpx, motorizovaným objektívom 2,8–12 mm a 4x optickým zoomom. Celá optika sa približuje a zaostruje motorom, kamera sa otáča a nakláňa a hlási sa cez ONVIF aj prúd RTSP. Kovové puzdro má krytie IP66, napájanie PoE alebo 12 V DC (max. 12 W).

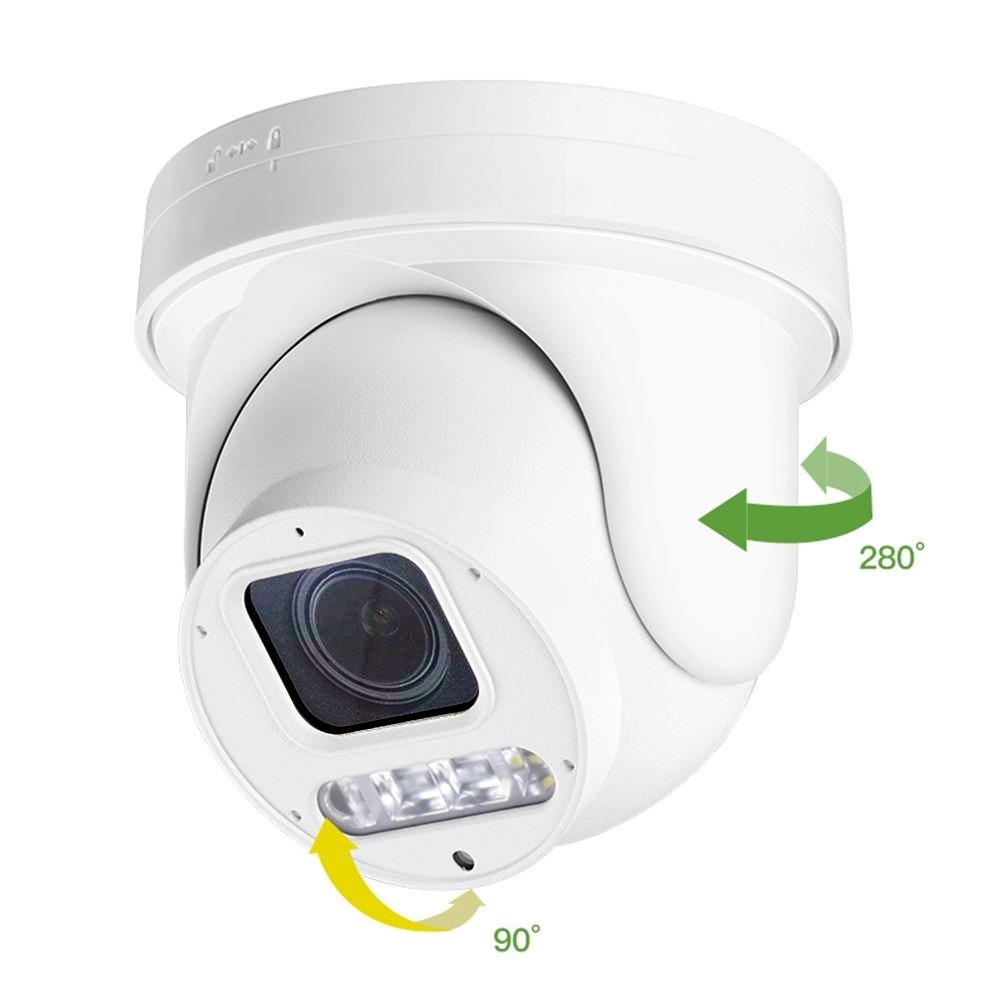

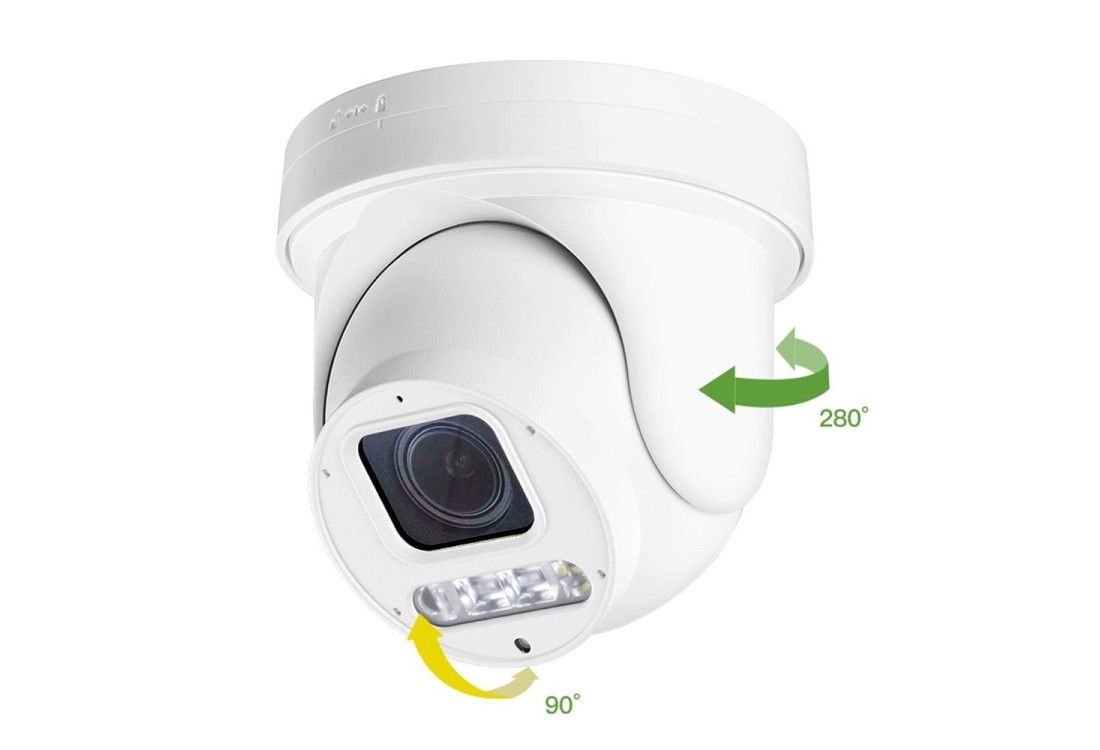

Šípky na fotografii ukazujú rozsah otáčania 280° a náklonu 90°.

Zoom 4xmotorizovaný objektív 2,8–12 mm

Záber približne 86° až 24°vodorovne, výpočet zo snímača

6 Mpx, H.26520 snímok/s v hlavnom prúde

Úprava obrazuWDR, BLC, odhmlievanie, 3D šum

Otáčanie a náklonmotorické PTZ s panelom v prehliadači

ONVIF, RTSPport ONVIF 8899

Detekcia človekapravidlá, oznámenia e-mailom a FTP

Krytie IP66kovové puzdro

HiEasyaplikácia pre Android a iPhone

NapájaniePoE alebo 12 V DC (max. 12 W)

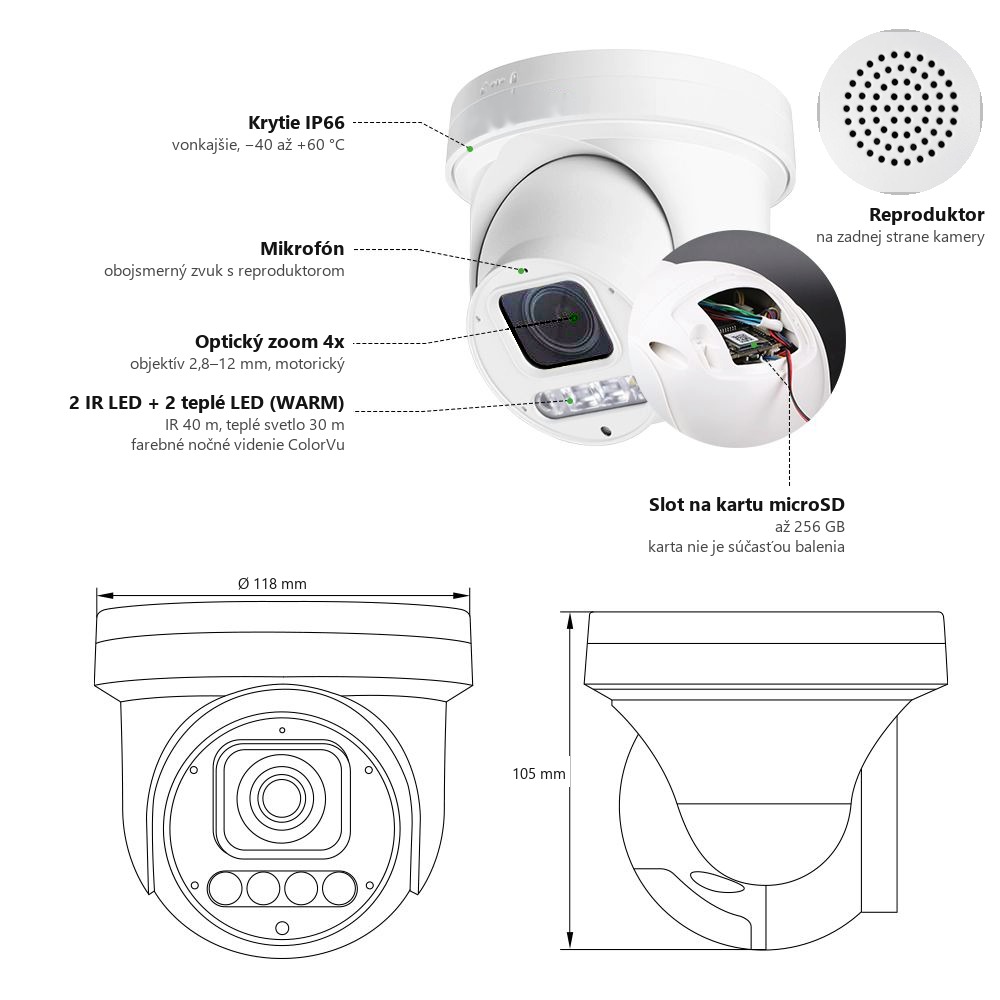

Na obrázku sú vyznačené funkcie kamery: zabudovaný mikrofón a reproduktor na obojsmerný zvuk, 2 IR LED s dosahom až 40 m, 2 LED s teplým svetlom (WARM) s dosahom až 30 m na farebné nočné videnie ColorVu a slot na kartu microSD až 256 GB (karta nie je súčasťou balenia).

Čo ďalšie kamera dokáže

Živé vysielanie a protokoly: Kamera dokáže posielať živý obraz protokolom RTMP, napríklad na YouTube, Twitch alebo Facebook Live. Podporuje aj HTTP, RTSP, DHCP, NTP, ONVIF (Profile S) a P2P, takže sa pripojí k rekordérom a videosoftvéru s ONVIF aj k aplikácii HiEasy.

Inteligentné funkcie a upozornenia: okrem AI detekcie postavy človeka a vozidiel ponúka kamera detekciu neprítomnosti (off-duty), počítanie osôb, elektronický plot a prekročenie čiary. Pri udalosti pošle upozornenie push do aplikácie HiEasy alebo e-mail, uloží snímku na FTP, spustí záznam na kartu microSD alebo odovzdá hlásenie na alarmový server.

Otáčanie a náklon: 0–280° vodorovne a 0–90° zvisle rýchlosťou 15°/s (ovládanie od 0,01°/s), 1 predvoľba polohy, akcie po zapnutí (predvoľba, skenovanie, prehliadka alebo vzor) a návrat polohy po výpadku napájania.

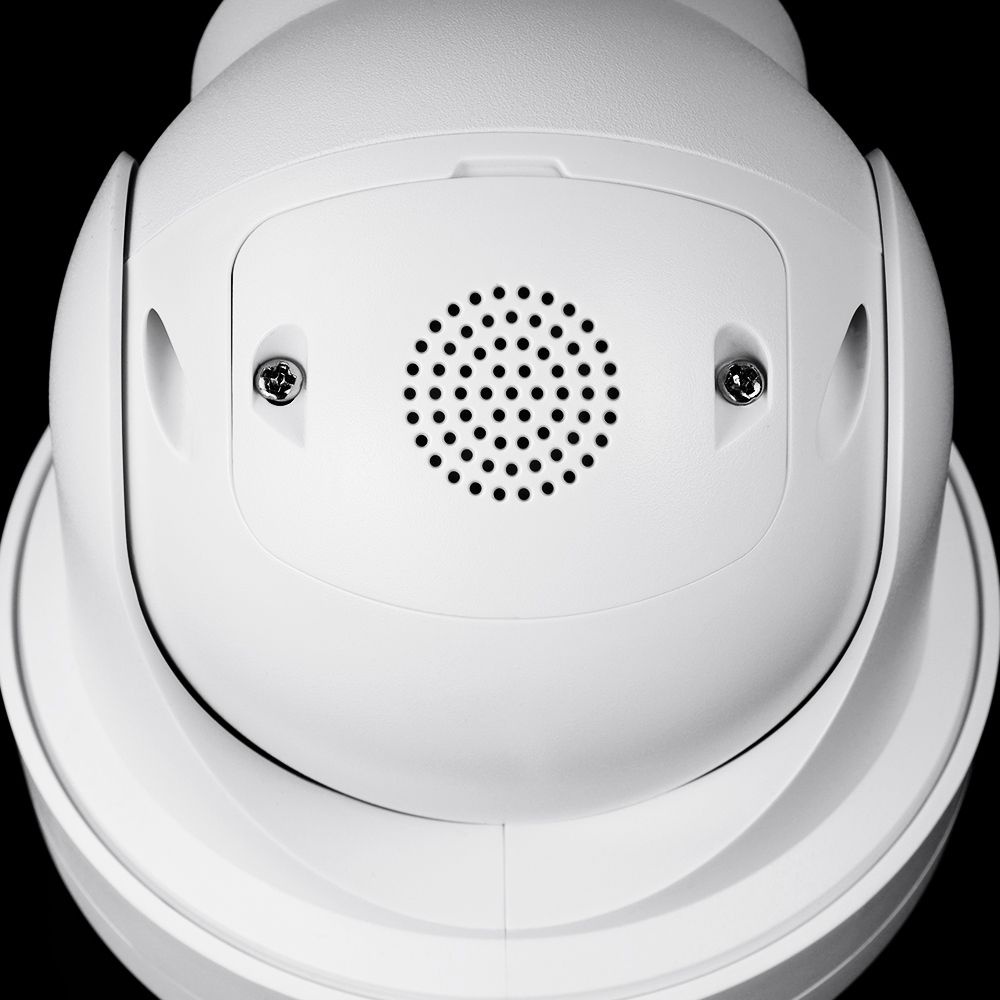

Obojsmerný zvuk: zabudovaný mikrofón a reproduktor s potlačením ozveny – cez aplikáciu môžete počúvať aj hovoriť s človekom pred kamerou.

Obraz cez deň aj v noci: snímač SONY IMX335 s elektronickou uzávierkou 1/25 až 1/100 000 s, WDR a HDR, BLC, HLC, 2D/3D redukcia šumu a odhmlievanie. Režim deň / noc sa prepína automaticky, ručne alebo podľa plánu; otočenie, zrkadlenie, súkromné zóny, sýtosť, jas, kontrast, ostrosť, zisk a vyváženie bielej nastavíte vo webovom prehliadači alebo v klientskom softvéri.

Kam sa ukladá záznam: priamo do kamery na kartu microSD až 256 GB (karta nie je súčasťou balenia), do rekordéra s pevným diskom, na sieťové úložisko NFS / NAS, snímky na FTP alebo do cloudu cez aplikáciu HiEasy. Kompresia H.265+, H.265 a H.264 šetrí miesto na disku.

Prevedenie a montáž: plne kovové puzdro s krytím IP66 a ochranou proti prepätiu od blesku, prevádzka od −40 do +60 °C pri vlhkosti 0–95 % bez kondenzácie, priemer 118 mm a výška 105 mm. Držiak na stenu nastaviteľný v 3 osiach je v balení, kábel kamery je tienený.

Obsah balenia: kamera, používateľský návod, držiak na stenu, výstražná nálepka, vrecko so skrutkami a vodotesná krytka konektora. Krabica meria 14,7 x 15 x 17 cm, kamera s balením váži 0,68 kg.

Záber pri 2,8 a 12 mm

Pri výbere kamery so zoomom rozhoduje, koľko scény sa zmestí do obrazu a aký veľký je detail po priblížení. Výrobca uhly záberu neuvádza, preto sme ich približne vypočítali zo snímača SONY IMX335 (šírka záberu 5,18 mm). Skutočná optika sa môže o niekoľko stupňov líšiť.

Pomer ohnísk je 4:1. Na najširšom zábere uvidíte celý dvor, pri priblížení len jeho časť, ale s väčším detailom, pretože obraz nevzniká orezom. Hodnoty slúžia na hrubú orientáciu pri plánovaní montáže.

Ako sa obraz mení pri oddialení zoomu, ukazuje ukážka záberu kamery rady PS9 podľa výrobcu (video bez zvuku).

Obraz a kódovanie

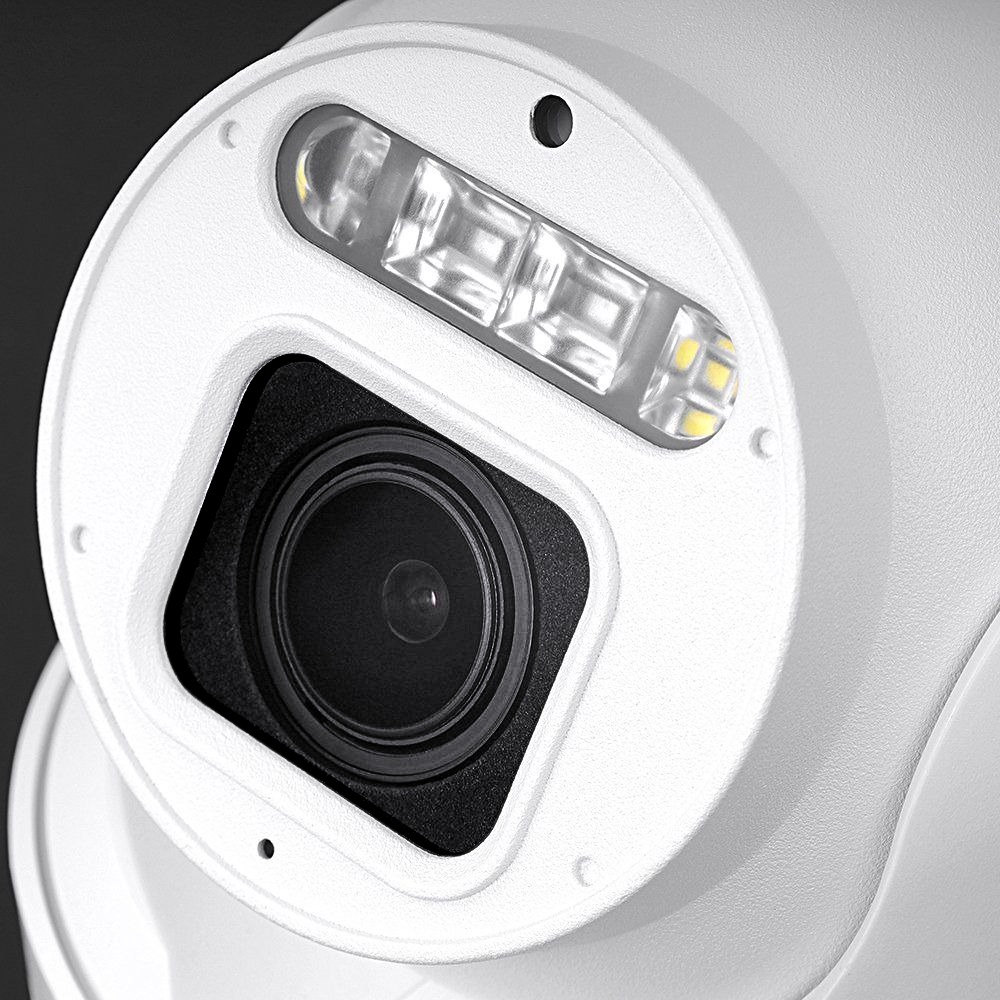

Hlavný prúd ponúka 6 Mpx pri 20 snímkach za sekundu, kodek H.265; vedľajší prúd HD1 pri 20 snímkach za sekundu slúži pre mobil a náhľad. Režim deň / noc sa nastavuje v menu kamery, filter IR-CUT sa mení synchrónne. Do obrazu zasahujú funkcie WDR / HDR, BLC, HLC, odhmlievanie, 2D/3D redukcia šumu, súkromné zóny, zrkadlenie a prevrátenie a ochrana proti blikaniu; minimálne osvetlenie je 0,005 lx vo farebnom režime. Za šera prisvecujú 2 IR LED a 2 biele LED, IR až do 40 m.

PTZ a ovládanie v sieti

Webové rozhranie kamery má panel PTZ: smery a krok pohybu, zoom, ostrenie, clonu, predvoľbu polohy a prehliadku. Protokol PELCO-D s adresou 1 sa nastavuje v menu. Do rekordéra alebo videosoftvéru sa kamera pripojí cez ONVIF (port 8899) alebo prúd RTSP; príslušné služby nastavíte v menu sieťových služieb. Na vzdialený prístup slúži aplikácia HiEasy a P2P: do aplikácie pridáte kameru cez QR kód z menu.

Mikrofón a reproduktor umožnia počúvanie aj hlasovú výzvu a AI detekcia človeka a vozidiel sa riadi pravidlami nastavenými v menu; oznámenie odíde e-mailom, push správou, na FTP alebo zvukom. Nahrávať možno na kartu SD až 256 GB alebo do rekordéra.

AI detekcia a nočné videnie

Kamera rozlišuje človeka a vozidlo, takže zbytočné upozornenia možno obmedziť pravidlami v menu. Nočné videnie zabezpečujú 2 IR LED s dosahom až 40 m a 2 biele LED na farebný obraz; minimálne osvetlenie vo farebnom režime je 0,005 lx a v čiernobielom režime so zapnutým prisvietením 0 lx. Farebný nočný obraz je vhodný tam, kde treba rozoznať farbu oblečenia alebo vozidla.

Koľko detailu pri akej vzdialenosti

Na plánovanie montáže sa hodí hustota pixelov na meter scény. Orientačný výpočet vychádza z 2 592 vodorovných bodov snímača SONY IMX335 (podľa počtu bodov snímača, nie podľa záznamu 6M) a zo šírky scény vypočítanej vyššie; nezohľadňuje skreslenie objektívu, svetelné podmienky ani kompresiu.

Podľa bežne citovaných hodnôt z normy pre CCTV (EN 62676-4) sa za orientačné prahy považuje asi 62 px/m na pozorovanie, 125 px/m na rozpoznanie a 250 px/m na identifikáciu osoby. Zoom 4x tak umožní zostať nad týmito prahmi aj na vzdialenostiach, kde by široký záber už len ukázal, že sa na scéne niečo deje. Skutočné rozpoznanie však závisí od svetla a pohybu.

Kodek a dátový tok

H.265 šetrí úložisko oproti staršiemu H.264, ale vyžaduje rekordér alebo softvér, ktorý ho prehrá. Pri 20 snímkach za sekundu u 6 Mpx zvoľte tok podľa scény: pokojný dvor si vystačí s nižším tokom, rušný vjazd potrebuje viac. Orientačne vychádza 1 Mbit/s na asi 10,8 GB za deň (výpočet). Sledujte čistotu obrazu v noci, keď kamera pridáva šum a tok rastie.

Doplnky ku kamere

Kameru zapojíte cez PoE IP kamery a príslušenstvo, napríklad PoE switch ZONEWAY alebo zdroj 12 V / 4 A. Záznam z viacerých kamier spravuje sieťový rekordér (ZONEWAY NVR3016), do kamery sa hodí karta microSD 128 GB. Ďalší výber: vonkajšie IP kamery, PTZ kamery, mini PTZ HICO PTZ4XC50 a ZONEWAY PTZ4XC50+ alebo valcová HICO X5I-M8S.

Časté otázky

Aké vysoké je skutočné priblíženie?
Objektív 2,8–12 mm zodpovedá zoomu 4x; podľa výpočtu sa šírka scény vo vzdialenosti 10 m zmenší z asi 18 m na asi 4 m.

Je rozhranie kamery po slovensky?
Menu zariadenia je z výroby v čínštine; jazyk webového rozhrania zvolíte na prihlasovacej stránke, kde je k dispozícii čeština (slovenčina nie je). Časové pásmo je z výroby UTC+8, nastavte stredoeurópsky čas.

Koľko snímok za sekundu dáva 6 Mpx?
Hlavný prúd 6M pracuje pri 20 snímkach za sekundu; nižšie rozlíšenie možno zvoliť v nastavení kódovania.

Dá sa pripojiť k rekordéru?
Áno, kamera podporuje ONVIF, takže ju prijmú rekordéry s ONVIF, napríklad ZONEWAY, Hikvision alebo Dahua; nastavenie ONVIF je v menu sieťových služieb.

Obsah spracoval Ing. Václav Turek, technik.
