IP kamerový set 6x vonkajšia PTZ kamera 6 Mpx, zoom 5x, PoE switch 8+1, NVR3016 | ZONEWAY 6-X4DM6S-3016

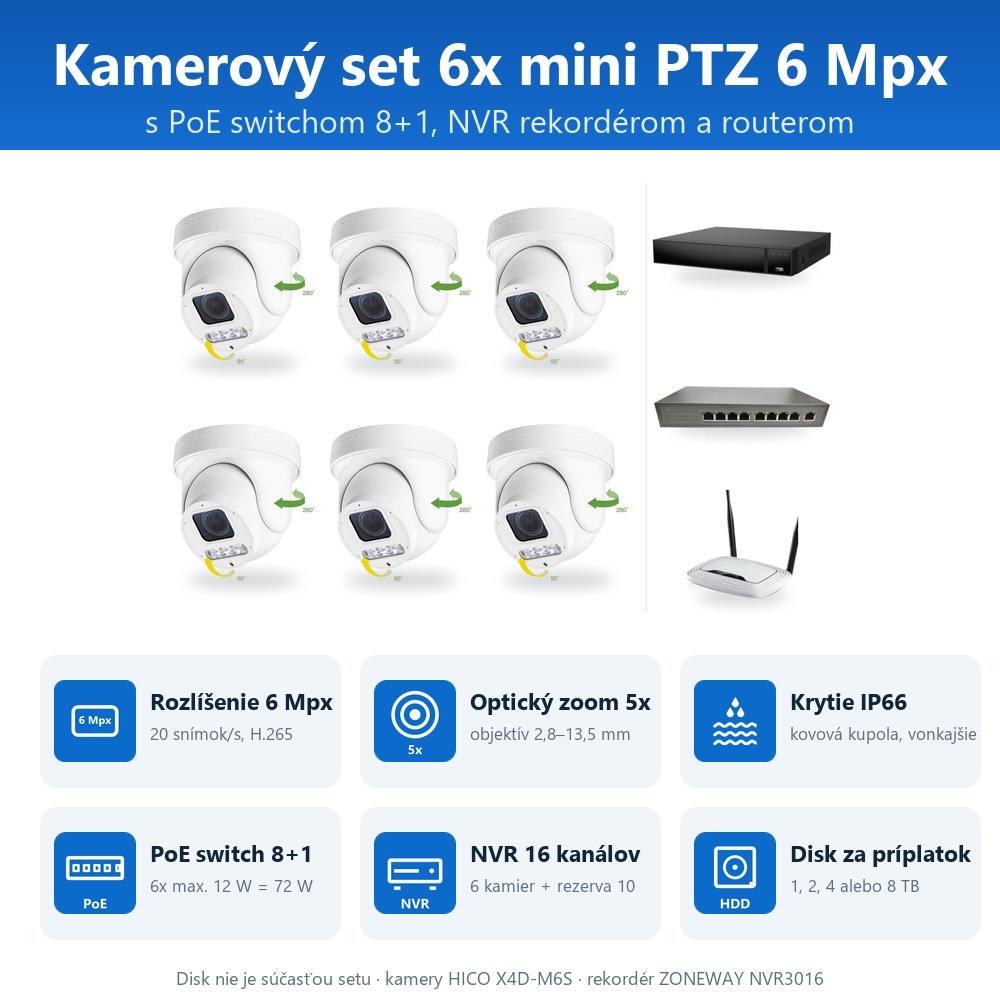

IP kamerový set 6x vonkajšia PTZ kamera je kompletná zostava na dohľad nad domom, firmou alebo pozemkom: 6x HICO X4D-M6S (mini PTZ, 6 Mpx, zoom 5x, IP66), rekordér ZONEWAY NVR3016, PoE switch 8+1 a router. Kamery napájate priamo zo switchu po sieťovom kábli, pevný disk si zvolíte zvlášť.

6x vonkajšia kameramini PTZ, 6 Mpx, IP66

Zoom 5xobjektív 2,8–13,5 mm

Nočné videnie2 IR LED do 40 m + 2 biele LED

PoE switch 8+1napájanie kamier po kábli

NVR 16 kanálovrezerva 10 kanálov

Vonkajší kamerový set: kam sa hodí

Hľadáte kamerové sety s napájaním po kábli? Tento je hotový kamerový systém PoE: otočné PTZ kamery a rekordér tvoria jeden IP kamerový systém, poe set v štyroch veľkostiach (2, 4, 6 a 8 kamier), v každej rovnaký rekordér a kamery, len iný počet prípojok.

Kamerový set 6 IP kamier sa hodí pre väčší pozemok, výrobnú halu alebo bytový dom: obvod budovy, vjazd, rampa a parkovisko majú každé svoju kameru. Switch 8+1 necháva dva porty voľné, takže set v budúcnosti doplníte o dve ďalšie kamery.

Zloženie setu a čo k nemu patrí

• 6x HICO X4D-M6S – vonkajšia mini PTZ IP kamera, 6 Mpx, optický zoom 5x, kovová kupola IP66, konzola na stenu v balení;
• 1x ZONEWAY NVR3016 – sieťový rekordér pre 16 kamier, H.265+, HDMI 4K, zdroj, SATA káble, USB myš a skrutky v balení;
• 1x PoE switch 8+1 – 8 PoE portov IEEE 802.3af (až 15,4 W na port) a uplink, adaptér v balení;
• 1x router – prepojí switch s rekordérom a internetom.

Do setu nepatrí pevný disk (voľba 1, 2, 4 alebo 8 TB), sieťové káble ku kamerám a monitor či televízor s HDMI; rekordér je z bezpečnostných dôvodov pri preprave bez batérie.

Obraz a kódovanie

Hlavný prúd každej kamery je 6 Mpx pri 20 snímkach za sekundu, kodek H.265 (k dispozícii aj H.265+ a H.264) s tokom 512 kb/s až 6 Mb/s; vedľajší prúd slúži na rýchly náhľad. Rekordér NVR3016 prijíma až 8 Mpx (4K) na všetkých 16 kanáloch a jeho prichádzajúci tok 128 Mb/s pokryje aj 6 kamier pri maximálnom toku (6 x 6 = 36 Mb/s). Kamera má WDR / HDR, odhmlievanie, 2D/3D redukciu šumu a minimálne osvetlenie 0,005 lx.

Ako sa obraz mení pri oddialení zoomu, ukazuje ukážka záberu kamery rady PS9 podľa výrobcu (video bez zvuku).

Zoom 5x, otáčanie a uhly záberu

Zoom 5x znamená zmenu ohniskovej vzdialenosti z 2,8 na 13,5 mm, približovanie prebieha optikou a obraz nestráca ostrosť. Kamera sa otáča v rozsahu 0–280° a nakláňa 0–90° rýchlosťou 15°/s. Uhly záberu (výpočet zo snímača SONY IMX335): vodorovne približne 86° pri 2,8 mm a 22° pri 13,5 mm, zvisle 70° a 16°.

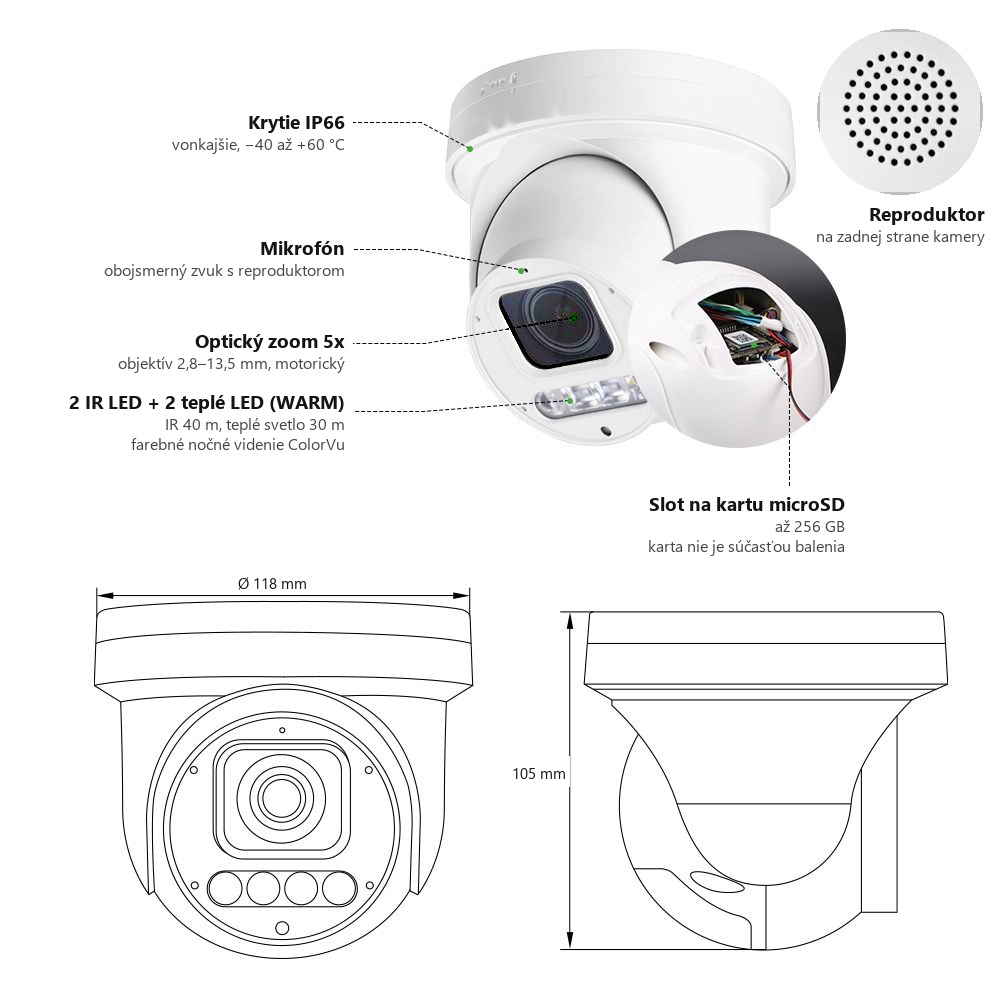

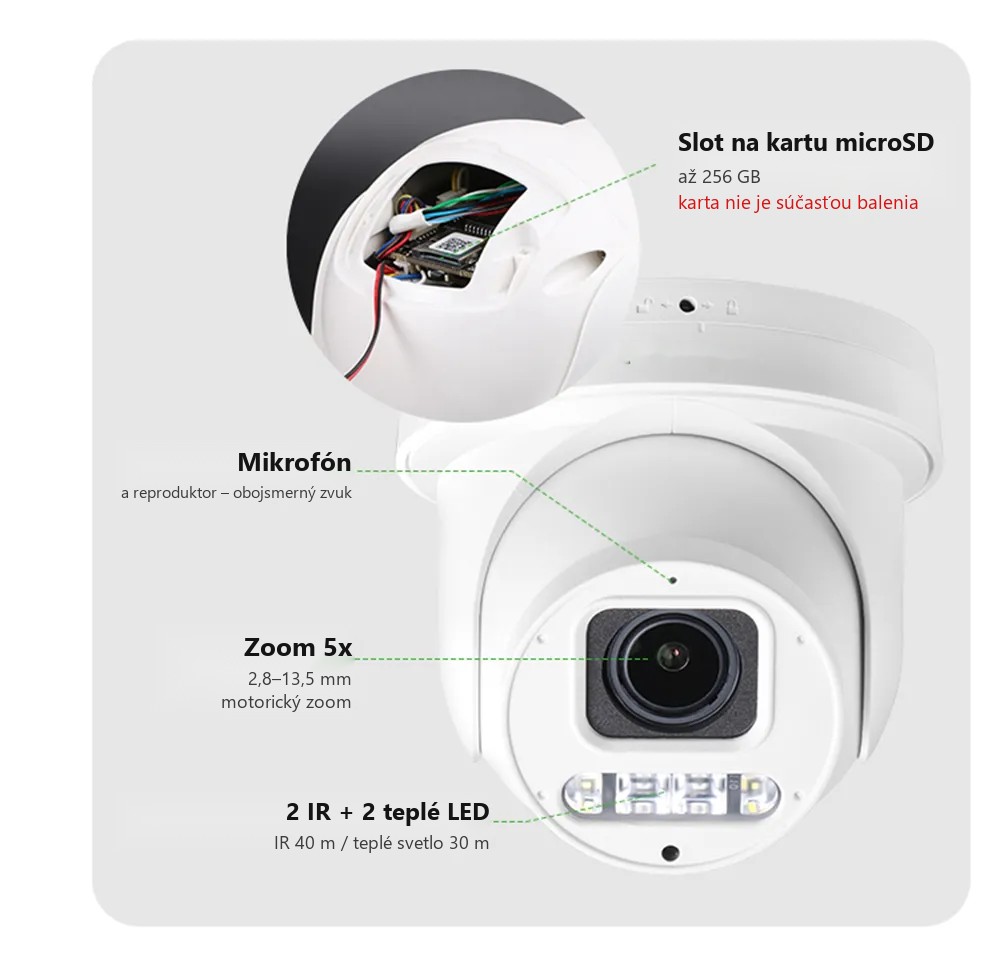

Na obrázku sú vyznačené funkcie každej kamery setu: zabudovaný mikrofón a reproduktor na obojsmerný zvuk, 2 IR LED s dosahom až 40 m, 2 LED s teplým svetlom (WARM) s dosahom až 30 m na farebné nočné videnie ColorVu a slot na kartu microSD až 256 GB (karta nie je súčasťou balenia).

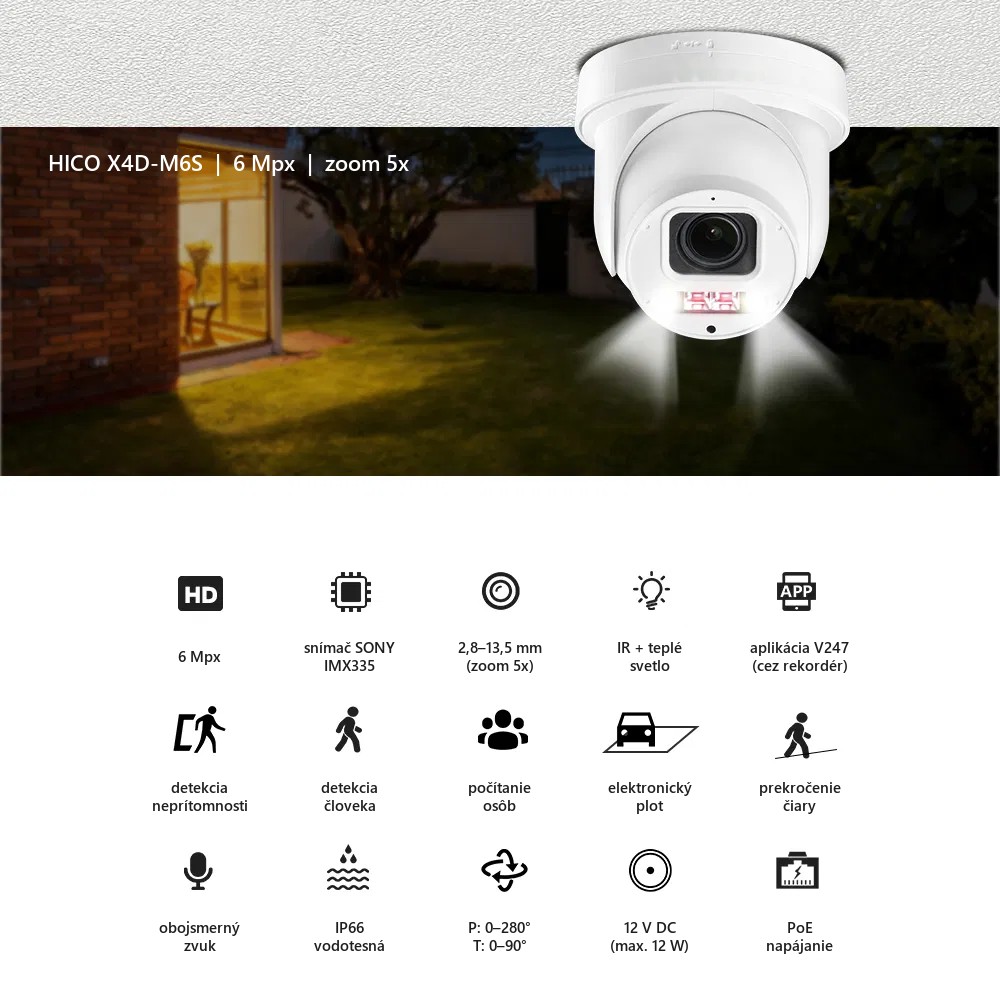

Čo ďalšie kamery v sete dokážu

AI rozpoznanie človeka a vozidla: algoritmus v kamere odlíši postavu a auto od pohybu lístia, svetiel alebo tieňov. Výhoda: e-mail alebo snímka na FTP chodia hlavne vtedy, keď ide o človeka alebo vozidlo, zbytočných poplachov je menej.

Stráženie pravidiel: elektronický plot, prekročenie čiary, počítanie osôb a detekcia neprítomnosti (off-duty). Výhoda: kamera sama ohlási vstup do zakázanej zóny, prejazd čiary pri vjazde alebo opustené stanovište.

Zoom 5x optikou: objektív 2,8–13,5 mm s automatickým ostrením. Výhoda: priblíženie bez straty kvality, na rozdiel od digitálneho výrezu.

Rozsah 280° / 90°: otáčanie vodorovne až o 280°, náklon 90°, rýchlosť do 15°/s, poloha sa po výpadku napájania obnoví. Výhoda: jedna kamera namiesto niekoľkých pevných, natočíte ju tam, kde sa práve niečo deje.

Citlivý snímač SONY IMX335: farebný obraz od 0,005 lx, čiernobielo so zapnutým prisvietením 0 lx. Výhoda: čitateľný záber za súmraku aj v noci, jasnejší než z bežného mobilu.

Duálne prisvietenie: 2 IR LED do 40 m a 2 teplé LED (WARM) do 30 m na farebné nočné videnie ColorVu. Výhoda: v noci volíte medzi nenápadným čiernobielym obrazom a farebným záberom, v ktorom spoznáte farbu auta.

Mikrofón a reproduktor: zvuk ide oboma smermi a potlačenie ozveny čistí reč. Výhoda: počujete, čo sa deje, a môžete na miesto prehovoriť z mobilu.

RTMP stream: obraz z každej kamery setu ide protokolom RTMP rovno na YouTube, Facebook Live, Twitch alebo na streamovacie služby a servery Wowza, Dacast a Ant Media. Výhoda: živý prenos bez rekordéra a bez počítača, ktorý by obraz preposielal.

Ukladanie bez kompromisov: karta microSD až 256 GB v kamere (karta nie je súčasťou balenia), rekordér, NFS / NAS alebo FTP pre snímky; kompresia H.265+. Výhoda: s vloženou kartou nahráva kamera ďalej, aj keď vypadne spojenie s rekordérom, a úložisko vyberáte podľa rozpočtu.

ONVIF a PoE: ONVIF (Profile S), RTSP, HTTP, DHCP, NTP a P2P; napájanie PoE alebo 12 V DC, najviac 12 W. Výhoda: kameru zapojíte jedným káblom k rekordérom rôznych značiek s ONVIF, bez samostatného zdroja pri kamere.

Vonkajšie prevedenie: plne kovová kupola s krytím IP66 a ochranou proti prepätiu, −40 až +60 °C, vlhkosť do 95 %. Výhoda: kamera vydrží na fasáde v daždi, hmle aj v mraze.

Montáž: 3-osový držiak na stenu, tienený kábel, priemer 118 mm, výška 105 mm. Výhoda: rýchla inštalácia, tienenie kábla obmedzuje rušenie.

Balenie každej kamery: kamera, používateľský návod, držiak na stenu, výstražná nálepka, vrecko so skrutkami a vodotesná krytka konektora. Výhoda: skrutky aj držiak sú v krabici, nič ďalšie na uchytenie nekupujete.

Napájanie PoE a obsadenie portov

Kamera odoberá najviac 12 W a switch dodáva až 15,4 W na port. Šesť kamier vezme z PoE najviac 72 W; rozpočet switchu 8+1 je minimálne 110 W, takže zostáva rezerva aspoň 38 W a dva porty ostávajú voľné.

Úložisko na záznam

Šesť kamier pri 4 Mbit/s na kameru potrebuje na ≈ 14 dní záznamu disk 4 TB, na ≈ 28 dní disk 8 TB. Orientačnú dĺžku záznamu pri nepretržitom nahrávaní ukazuje tabuľka (1 Mbit/s ≈ 10,8 GB za deň, využiteľných 90 % disku).

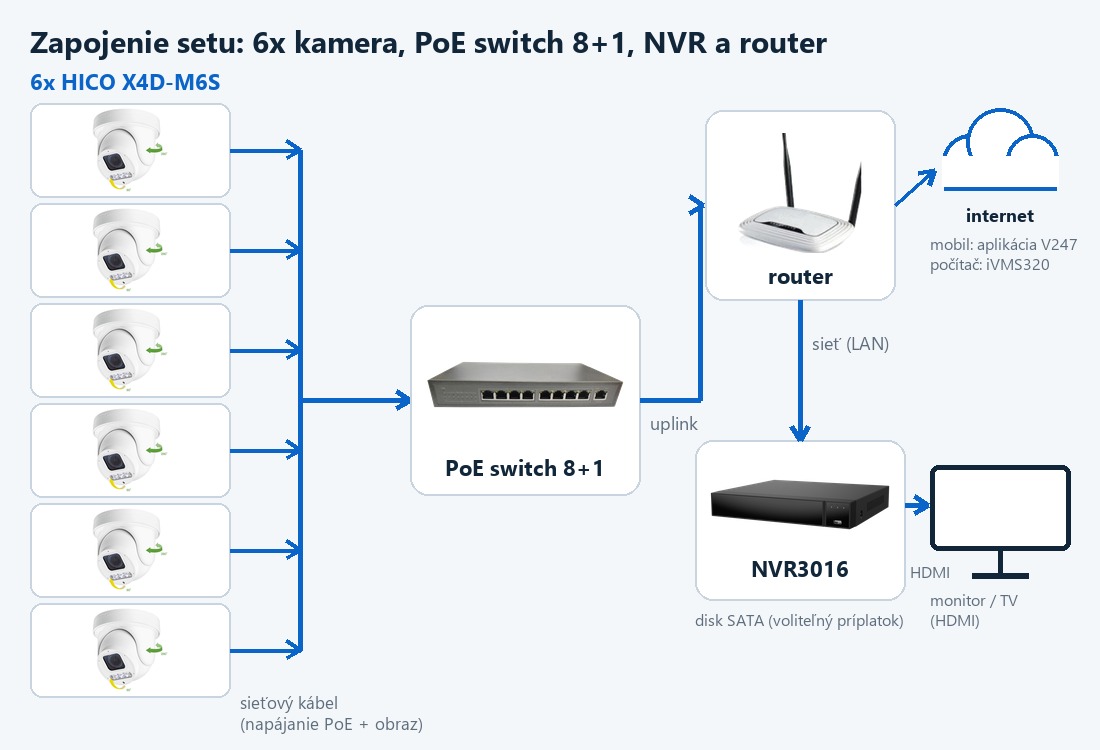

Zapojenie kamerového setu

1. Rekordér. V technickej miestnosti postavte NVR3016, vložte disk SATA, pripojte monitor cez HDMI a zapojte napájací zdroj 12 V.
2. Switch a router. PoE switch 8+1 pripojte uplinkom (deviaty port) k routeru a ten istý router prepojte s rekordérom.
3. Kabeláž. Ku každému miestu kamery veďte vonkajší sieťový kábel (Cat 5e a lepší, do 100 m) a zakončite ho v PoE porte switchu.
4. Kamery. Na konzolu priskrutkujte kameru, pripojte kábel a konektor ochráňte pred vlhkosťou; po zapnutí switchu kamery nabehnú samy.
5. Nastavenie. Každej kamere určite IP adresu, na prihlasovacej stránke zvoľte češtinu, predvolený čas UTC+8 prepíšte na stredoeurópsky a zmeňte heslo.
6. Záznam. V menu rekordéra kamery pridajte (ONVIF, port 8899), zapnite nahrávanie podľa plánu a skontrolujte prehrávanie.

Dohľad z telefónu a počítača

Rekordér NVR3016 sa na diaľku pripája cez P2P (aplikácia V247 alebo BitVision, program iVMS320 v počítači, webový prehliadač) a na prístup nepotrebujete verejnú IP adresu.

Doplnky ku kamerovému setu

Dve voľné PoE prípojky a rezerva v rozpočte switchu stačia na ďalšie dve kamery; rekordér pojme ešte 10 kamier. Ďalší výber: kamerové sety, vonkajšie IP kamery a PoE kamery.

Súvisiaci tovar

Kamera zo setu: HICO X4D-M6S. Rekordér ZONEWAY NVR3016, PoE switch ZONEWAY 8+1, karta microSD 128 GB do kamery a vnútorné aj vonkajšie IP kamery. Natáčacie kamery bez setu: PTZ IP kamery.

Časté otázky

Čo znamená PoE set?
Kamery sa napájajú zo switchu po sieťovom kábli, takže ku kamere nevediete osobitný silový prívod.

Je vonkajšia montáž v poriadku?
Kamera má kovovú kupolu s krytím IP66 a je určená aj na vonkajšie použitie; konektor chráňte pred vodou a pretiahnite kábel slučkou nadol.

Dá sa set neskôr rozšíriť?
Áno, dve kamery priamo do voľných portov, ďalšie cez druhý switch; kanálov zostáva 10.

Odkiaľ kameru natočím a priblížim?
Z panela PTZ vo webovom rozhraní kamery, kde nastavíte smer, krok pohybu, zoom, ostrenie a predvoľby. Či pôjde to isté z menu rekordéra, určuje podpora PTZ cez ONVIF v rekordéri aj kamere; rekordér každopádne nahráva všetky kamery.

Koľko miesta potrebujem na disku?
Záleží od nastaveného toku: orientačne vychádza 1 Mbit/s na asi 450 MB za hodinu na kameru (výpočet). Šesť kamier pri 4 Mbit/s na kameru potrebuje na ≈ 14 dní záznamu disk 4 TB, na ≈ 28 dní disk 8 TB.
