Vonkajšie IP kamery: mini PTZ kamera 6 Mpx so zoomom 5x, ONVIF | HICO X4D-M6S

Medzi ip kamery vonkajšie so zoomom patrí HICO X4D-M6S: mini PTZ IP kamera s rozlíšením 6 Mpx, motorizovaným objektívom 2,8–13,5 mm a 5x optickým zoomom. Celá optika sa približuje a zaostruje motorom, kamera sa otáča a nakláňa a hlási sa cez ONVIF aj prúd RTSP. Kovové puzdro má krytie IP66, napájanie PoE alebo 12 V DC (max. 12 W).

Šípky na fotografii ukazujú rozsah otáčania 280° a náklonu 90°.

Zoom 5xmotorizovaný objektív 2,8–13,5 mm

Záber približne 86° až 22°vodorovne, výpočet zo snímača

6 Mpx, H.26520 snímok/s v hlavnom prúde

Úprava obrazuWDR, BLC, odhmlievanie, 3D šum

Otáčanie a náklonmotorické PTZ s panelom v prehliadači

ONVIF, RTSPport ONVIF 8899

Detekcia človekapravidlá, oznámenia e-mailom a FTP

Krytie IP66kovové puzdro

XMEye Proaplikácia pre Android a iPhone

NapájaniePoE alebo 12 V DC (max. 12 W)

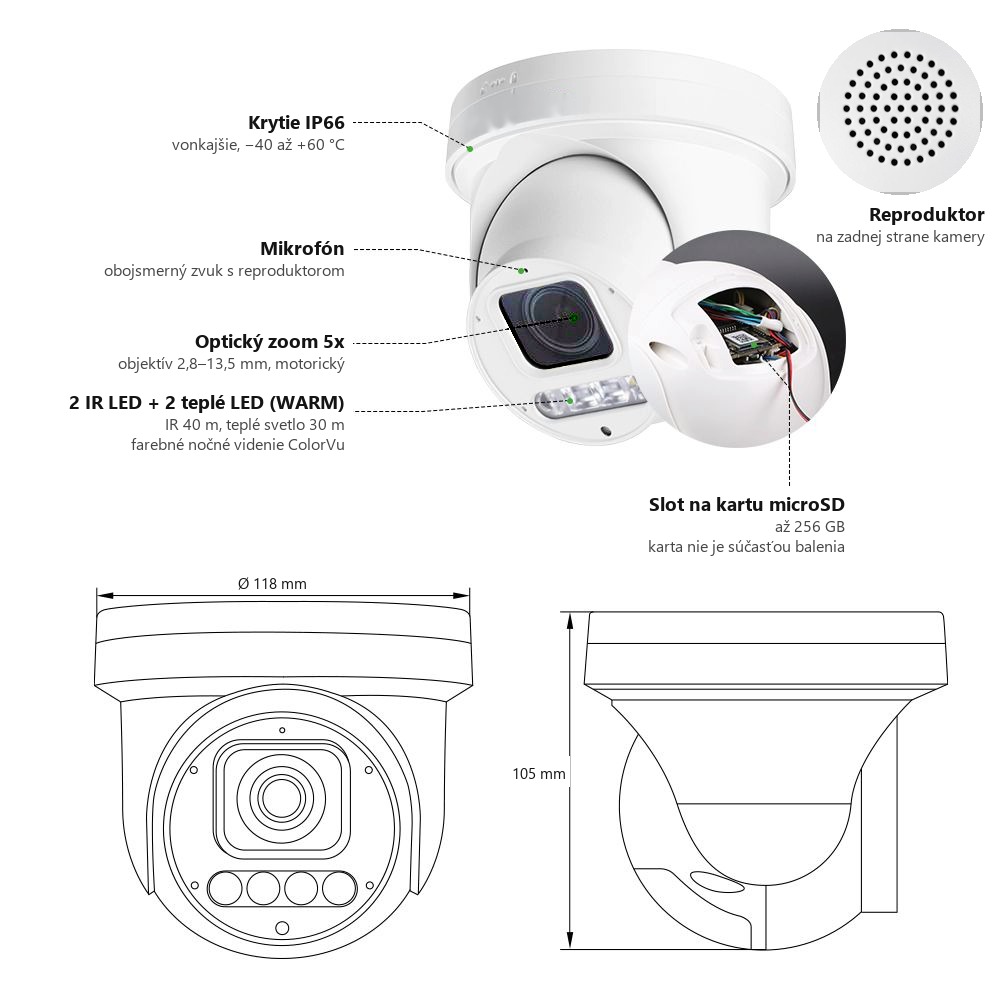

Na obrázku sú vyznačené funkcie kamery: zabudovaný mikrofón a reproduktor na obojsmerný zvuk, 2 IR LED s dosahom až 40 m, 2 LED s teplým svetlom (WARM) s dosahom až 30 m na farebné nočné videnie ColorVu a slot na kartu microSD až 256 GB (karta nie je súčasťou balenia).

Čo ďalšie kamera dokáže

AI rozpoznanie človeka a vozidla: algoritmus v kamere odlíši postavu a auto od pohybu lístia, svetiel alebo tieňov. Výhoda: upozornenia push v aplikácii XMEye Pro, e-mail alebo snímka na FTP chodia hlavne vtedy, keď ide o človeka alebo vozidlo, zbytočných poplachov je menej.

Stráženie pravidiel: elektronický plot, prekročenie čiary, počítanie osôb a detekcia neprítomnosti (off-duty). Výhoda: kamera sama ohlási vstup do zakázanej zóny, prejazd čiary pri vjazde alebo opustené stanovište.

Zoom 5x optikou: objektív 2,8–13,5 mm s automatickým ostrením. Výhoda: priblíženie bez straty kvality, na rozdiel od digitálneho výrezu.

Rozsah 280° / 90°: otáčanie vodorovne až o 280°, náklon 90°, rýchlosť do 15°/s, poloha sa po výpadku napájania obnoví. Výhoda: jedna kamera namiesto niekoľkých pevných, natočíte ju tam, kde sa práve niečo deje.

Citlivý snímač SONY IMX335: farebný obraz od 0,005 lx, čiernobielo so zapnutým prisvietením 0 lx. Výhoda: čitateľný záber za súmraku aj v noci, jasnejší než z bežného mobilu.

Duálne prisvietenie: 2 IR LED do 40 m a 2 teplé LED (WARM) do 30 m na farebné nočné videnie ColorVu. Výhoda: v noci volíte medzi nenápadným čiernobielym obrazom a farebným záberom, v ktorom spoznáte farbu auta.

Mikrofón a reproduktor: zvuk ide oboma smermi a potlačenie ozveny čistí reč. Výhoda: počujete, čo sa deje, a môžete na miesto prehovoriť z mobilu.

RTMP stream: obraz z kamery ide protokolom RTMP rovno na YouTube, Facebook Live, Twitch alebo na streamovacie služby a servery Wowza, Dacast a Ant Media. Výhoda: živý prenos bez rekordéra a bez počítača, ktorý by obraz preposielal.

Ukladanie bez kompromisov: karta microSD až 256 GB v kamere (karta nie je súčasťou balenia), rekordér, NFS / NAS, FTP pre snímky alebo cloud v aplikácii XMEye Pro; kompresia H.265+. Výhoda: s vloženou kartou nahráva kamera ďalej, aj keď vypadne spojenie s rekordérom, a úložisko vyberáte podľa rozpočtu.

ONVIF a PoE: ONVIF (Profile S), RTSP, HTTP, DHCP, NTP a P2P; napájanie PoE alebo 12 V DC, najviac 12 W. Výhoda: kameru zapojíte jedným káblom k rekordérom rôznych značiek s ONVIF, bez samostatného zdroja pri kamere.

Vonkajšie prevedenie: plne kovová kupola s krytím IP66 a ochranou proti prepätiu, −40 až +60 °C, vlhkosť do 95 %. Výhoda: kamera vydrží na fasáde v daždi, hmle aj v mraze.

Montáž: 3-osový držiak na stenu, tienený kábel, priemer 118 mm, výška 105 mm. Výhoda: rýchla inštalácia, tienenie kábla obmedzuje rušenie.

Balenie: kamera, používateľský návod, držiak na stenu, výstražná nálepka, vrecko so skrutkami a vodotesná krytka konektora; krabica 14,7 x 15 x 17 cm, 0,68 kg. Výhoda: skrutky aj držiak sú v krabici, nič ďalšie na uchytenie nekupujete.

Záber pri 2,8 a 13,5 mm

Pri výbere kamery so zoomom rozhoduje, koľko scény sa zmestí do obrazu a aký veľký je detail po priblížení. Výrobca uhly záberu neuvádza, preto sme ich približne vypočítali zo snímača SONY IMX335 (šírka záberu 5,18 mm). Skutočná optika sa môže o niekoľko stupňov líšiť.

Pomer ohnísk je približne 5:1. Na najširšom zábere uvidíte celý dvor, pri priblížení len jeho časť, ale s väčším detailom, pretože obraz nevzniká orezom. Hodnoty slúžia na hrubú orientáciu pri plánovaní montáže.

Ako sa obraz mení pri oddialení zoomu, ukazuje ukážka záberu kamery rady PS9 podľa výrobcu (video bez zvuku).

Obraz a kódovanie

Hlavný prúd ponúka 6 Mpx pri 20 snímkach za sekundu, kodek H.265; vedľajší prúd HD1 pri 20 snímkach za sekundu slúži pre mobil a náhľad. Režim deň / noc sa nastavuje v menu kamery, filter IR-CUT sa mení synchrónne. Do obrazu zasahujú funkcie WDR / HDR, BLC, HLC, odhmlievanie, 2D/3D redukcia šumu, súkromné zóny, zrkadlenie a prevrátenie a ochrana proti blikaniu; minimálne osvetlenie je 0,005 lx vo farebnom režime. Za šera prisvecujú 2 IR LED a 2 biele LED, IR až do 40 m.

PTZ a ovládanie v sieti

Webové rozhranie kamery má panel PTZ: smery a krok pohybu, zoom, ostrenie, clonu, predvoľbu polohy a prehliadku. Protokol PELCO-D s adresou 1 sa nastavuje v menu. Do rekordéra alebo videosoftvéru sa kamera pripojí cez ONVIF (port 8899) alebo prúd RTSP; príslušné služby nastavíte v menu sieťových služieb. Na vzdialený prístup slúži aplikácia XMEye Pro a P2P: do aplikácie pridáte kameru cez QR kód z menu.

Mikrofón a reproduktor umožnia počúvanie aj hlasovú výzvu a AI detekcia človeka a vozidiel sa riadi pravidlami nastavenými v menu; oznámenie odíde e-mailom, push správou, na FTP alebo zvukom. Nahrávať možno na kartu SD až 256 GB alebo do rekordéra.

AI detekcia a nočné videnie

Kamera rozlišuje človeka a vozidlo, takže zbytočné upozornenia možno obmedziť pravidlami v menu. Nočné videnie zabezpečujú 2 IR LED s dosahom až 40 m a 2 biele LED na farebný obraz; minimálne osvetlenie vo farebnom režime je 0,005 lx a v čiernobielom režime so zapnutým prisvietením 0 lx. Farebný nočný obraz je vhodný tam, kde treba rozoznať farbu oblečenia alebo vozidla.

Koľko detailu pri akej vzdialenosti

Na plánovanie montáže sa hodí hustota pixelov na meter scény. Orientačný výpočet vychádza z 2 592 vodorovných bodov snímača SONY IMX335 (podľa počtu bodov snímača, nie podľa záznamu 6M) a zo šírky scény vypočítanej vyššie; nezohľadňuje skreslenie objektívu, svetelné podmienky ani kompresiu.

Podľa bežne citovaných hodnôt z normy pre CCTV (EN 62676-4) sa za orientačné prahy považuje asi 62 px/m na pozorovanie, 125 px/m na rozpoznanie a 250 px/m na identifikáciu osoby. Zoom 5x tak umožní zostať nad týmito prahmi aj na vzdialenostiach, kde by široký záber už len ukázal, že sa na scéne niečo deje. Skutočné rozpoznanie však závisí od svetla a pohybu.

Kodek a dátový tok

H.265 šetrí úložisko oproti staršiemu H.264, ale vyžaduje rekordér alebo softvér, ktorý ho prehrá. Pri 20 snímkach za sekundu u 6 Mpx zvoľte tok podľa scény: pokojný dvor si vystačí s nižším tokom, rušný vjazd potrebuje viac. Orientačne vychádza 1 Mbit/s na asi 10,8 GB za deň (výpočet). Sledujte čistotu obrazu v noci, keď kamera pridáva šum a tok rastie.

Doplnky ku kamere

Kameru zapojíte cez PoE IP kamery a príslušenstvo, napríklad PoE switch ZONEWAY alebo zdroj 12 V / 4 A. Záznam z viacerých kamier spravuje sieťový rekordér (ZONEWAY NVR3016), do kamery sa hodí karta microSD 128 GB. Ďalší výber: vonkajšie IP kamery, PTZ kamery, mini PTZ HICO PTZ4XC50 a ZONEWAY PTZ4XC50+ alebo valcová HICO X5I-M8S.

Časté otázky

Aké vysoké je skutočné priblíženie?
Objektív 2,8–13,5 mm zodpovedá zoomu 5x; podľa výpočtu sa šírka scény vo vzdialenosti 10 m zmenší z asi 18 m na asi 4 m.

Je rozhranie kamery po slovensky?
Menu zariadenia je z výroby v čínštine; jazyk webového rozhrania zvolíte na prihlasovacej stránke, kde je k dispozícii čeština (slovenčina nie je). Časové pásmo je z výroby UTC+8, nastavte stredoeurópsky čas.

Koľko snímok za sekundu dáva 6 Mpx?
Hlavný prúd 6M pracuje pri 20 snímkach za sekundu; nižšie rozlíšenie možno zvoliť v nastavení kódovania.

Dá sa pripojiť k rekordéru?
Áno, kamera podporuje ONVIF, takže ju prijmú rekordéry s ONVIF, napríklad ZONEWAY, Hikvision alebo Dahua; nastavenie ONVIF je v menu sieťových služieb.

Obsah spracoval Ing. Václav Turek, technik.
