PoE IP kamery

Čo znamená PoE a prečo sa oplatí

Skratka PoE (Power over Ethernet) znamená napájanie cez dátový kábel. Kamera dostane prúd zo switchu alebo injektora v dome, takže na fasáde nevisia zdroje a napájanie všetkých kamier ide z jedného miesta. Keď switch aj rekordér pripojíte cez záložný zdroj UPS, kamery nahrávajú aj pri krátkom výpadku prúdu – bez rekordéra na UPS by kamery síce bežali, ale záznam by sa neukladal.

PoE switch pre kamery: čo skontrolovať na karte

PoE switch vyberáte podľa štyroch údajov. Hodnoty oboch našich switchov sú z ich kariet.

• Počet portov: PoE switch 4+1 (A060) má štyri napájané porty a jeden bežný port do siete, PoE switch 8+1 (A061) osem napájaných portov a jeden bežný. Do bežného portu patrí rekordér alebo router, PoE zariadenie sa k nemu nepripája.
• Výkon na port: 15,4 W podľa normy 802.3af (uvedené aj v názve switchov).
• Rýchlosť: oba switche prenášajú dáta rýchlosťou 100 Mbps (Fast Ethernet). Súčet dátových tokov všetkých kamier (nastavuje sa v menu kamery) má zostať pod touto hodnotou, inak ho port smerom k rekordéru nezvládne.
• Kábel: aspoň Cat5e, od switchu ku kamere najviac 100 m.

Čo ku kamerám dokúpiť

Kábel vyberte aspoň kategórie Cat5e; jeden úsek od switchu ku kamere môže mať podľa štandardu Ethernet najviac 100 metrov.

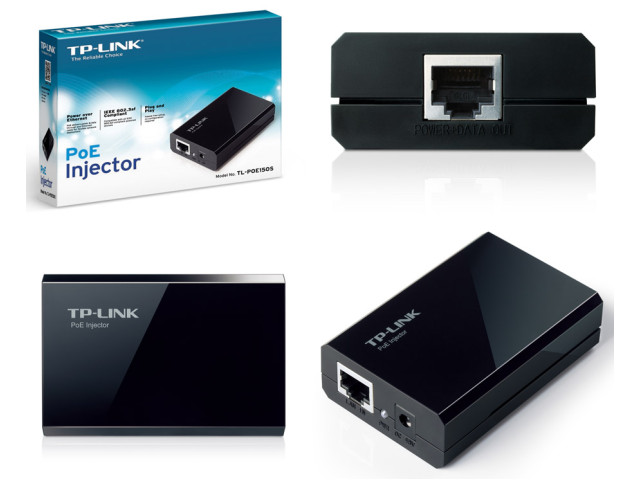

Jednotlivé vzdialené kamery, napríklad na garáži alebo pri bráne, napájajú PoE injektory: pevnej kamere stačí injektor 802.3af (A074-II), otočnej kamere s motorom a ohrevom Hi-PoE injektor 60 W (A074HI). Keď kamier pribúda, je prehľadnejší switch s 8 PoE portmi než niekoľko injektorov – všetky káble sa potom stretnú v jednom rozvádzači.

Koľko wattov dostane každá kamera

Switche 4+1 (A060) aj 8+1 (A061) dodajú do každého portu 15,4 W podľa normy 802.3af. Bežná pevná kamera sa do toho zmestí s rezervou; aj otočná mini kamera PTZ4XC50+ (0930) má podľa karty príkon pod 12 W. Výkonnejšia otočná kamera môže potrebovať silnejší injektor, napríklad MaxLink PI30 (A074i) až 30 W. Príkon každej kamery uvádza jej karta – spočítajte ho a porovnajte s celkovým výkonom switchu. Keď kamera na niektorom porte zlyhá alebo odoberá mimo normy, switch 8+1 taký port sám odpojí a ostatné kamery bežia ďalej.

Kábel na vonkajšiu trasu

Von patrí kábel s plášťom odolným proti UV žiareniu a vlhkosti, do zeme navyše v ochrannej rúrke. Konektor RJ45 pri kamere schovajte do montážnej krabice, kde naň nenaprší. A skôr ako kábel definitívne zamurujete alebo zakopete, zapojte kameru na skúšku – ušetríte si neskoršie hľadanie chyby.

Aj samotná kamera PoE outdoor musí ustáť počasie: ZONEWAY NC962 (1012) a ZONEWAY NC971 (1010) majú podľa kariet krytie IP67, HICO IF62M80 (1009) krytie IP66. Presnú hodnotu a rozsah prevádzkových teplôt skontrolujte na karte vybraného modelu.

Ktorú kameru kam

• Dom a záhrada: 5 MPx s farebným nočným obrazom, napríklad ZONEWAY NC960+ (0898), alebo 8 MPx ZONEWAY NC962 (1012).
• Vjazd a parkovisko: kamery s 5x motorickým zoomom, napríklad ZONEWAY NC971 (1010) alebo ZONEWAY NC965-Z (0908).
• Sklad, dvor, hala: panoramatická HICO IF15M80 (0955) alebo rybie oko HICO IF06M80 (0959) na celý priestor.
• Kancelária a obchod: stropná dome ZONEWAY NC941 (0922).

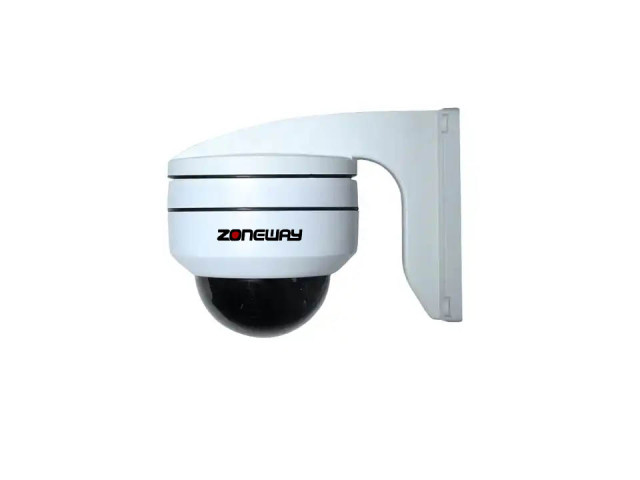

• Veľký areál: otočná mini PTZ ZONEWAY PTZ4XC50+ (0930) so 4x zoomom.

Staršia kamera na novom rozvode

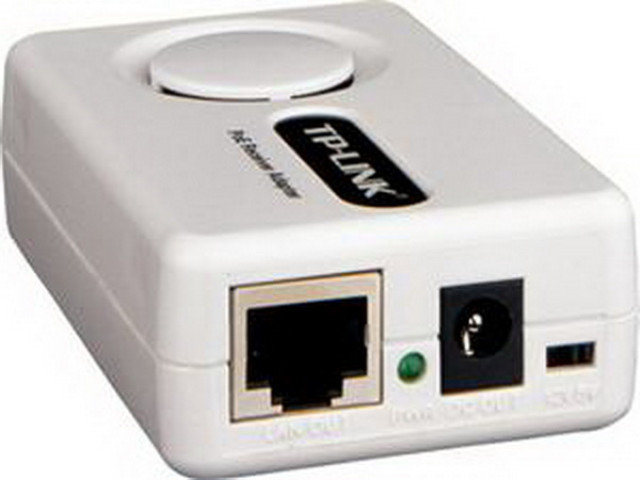

Máte staršiu kameru napájanú zo zdroja 12 V? Splitter pri kamere oddelí z kábla napájanie a kameru pripojíte k switchu rovnako ako ostatné. Ako PoE splitter poslúži malý TT-102POED (A142) alebo ZW-PD301 (0884). Pozor len na takzvané pasívne PoE bez štandardu 802.3af/at – s bežným switchom nespolupracuje a potrebuje vlastnú súpravu.

Kamery a rekordéry iných značiek

Štandard 802.3af je spoločný, takže náš switch napája aj kamery iných výrobcov s týmto štandardom. Obraz potom vďaka protokolu ONVIF zaznamená rekordér ZONEWAY, a naopak kamery ZONEWAY nahráva aj rekordér HIKVISION či DAHUA; inteligentné funkcie kamier využijete naplno s rekordérom rovnakej značky.

Otázky ku kamerám na jednom kábli

Musí mať rekordér PoE porty?

Nemusí. Kamery napája samostatný switch a rekordér je len ďalšie zariadenie v tej istej sieti – napríklad ZONEWAY NVR3016 (0863) vlastné PoE porty nemá. Výhoda: switch môže stáť bližšie ku kamerám ako rekordér.

Môžem kameru zapojiť priamo do routera?

Dáta áno, napájanie nie – bežný router do kábla prúd nepúšťa. Medzi router a kameru vložte injektor alebo kameru pripojte k switchu s napájaním.

Na čo je pri switchi 4+1 ten jeden port navyše?

Doň pripojíte rekordér alebo domáci router, aby obraz z kamier putoval ďalej do siete. Tento port kameru nenapája – kamery patria do štyroch napájaných portov.

Hodí sa taká kamera aj dovnútra?

Áno. Do kancelárie, na chodbu alebo do obchodu sa hodí stropné dome vyhotovenie; ďalšie modely do interiéru nájdete medzi vnútornými IP kamerami.

Čo je PoE napájanie a koľko toho switch zvládne?

Je to napájanie kamery po tom istom sieťovom kábli, ktorým ide obraz. Switch A060 aj A061 dá do každého portu 15,4 W podľa 802.3af; súčet príkonov všetkých kamier porovnajte s výkonom switchu uvedeným na jeho karte. Pri kamere PoE 8MPx, napríklad ZONEWAY NC962 (1012), si príkon overte na jej karte – pevné kamery sa do limitu portu bežne zmestia.

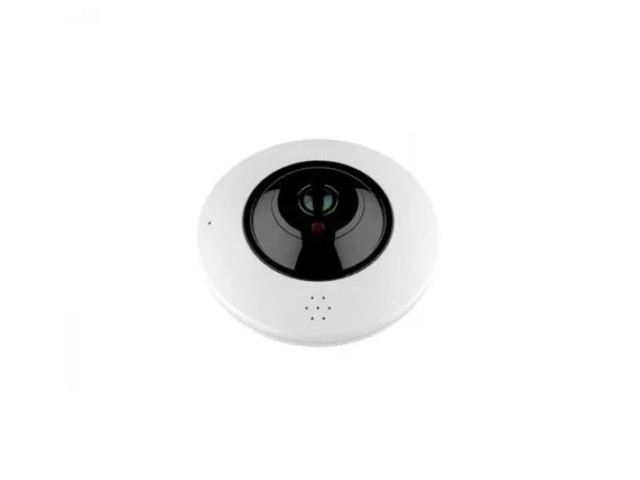

Kedy sa oplatí kamera rybie oko?

Keď chcete jednou kamerou pokryť celú miestnosť, predajňu alebo halu zo stropu. Kamera rybie oko HICO IF06M80 (0959) postráži z jedného bodu priestor pod sebou aj okolo seba; spôsoby zobrazenia obrazu uvádza karta kamery.

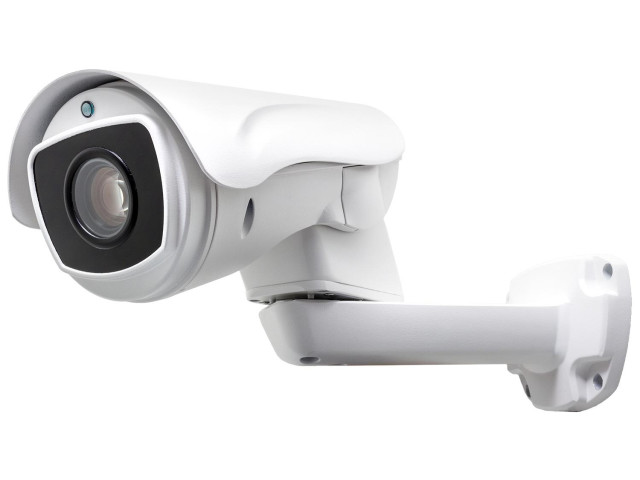

Hodí sa otočná PTZ IP kamera aj na dom?

Áno, ak chcete z jedného miesta sledovať dvor aj vjazd a približovať detail. Otočná kamera so zoomom ZONEWAY PTZ4XC50+ (0930) alebo HICO PTZ4XC50 (0712) ide po PoE zo switchu; ďalšia bezpečnostná IP kamera pevného typu potom postráži miesta, kam otočná kamera práve nemieri. Celú ponuku na fasádu a záhradu ukazujú vonkajšie IP kamery.

Aký je rozdiel medzi PoE 802.3af a 802.3at?

Normy sa líšia výkonom. Podľa IEEE 802.3af dodá switch alebo injektor do kábla 15,4 W a zariadenie z toho môže využiť najviac 12,95 W, podľa 802.3at (PoE+) je to 30 W a 25,5 W. Väčšina kamier v tejto kategórii uvádza na karte normu 802.3af. Taká kamera funguje aj na porte 802.3at, opačne to neplatí: port 802.3af nepokryje príkon kamery, ktorá vyžaduje 802.3at.

Aká dlhá môže byť trasa k PoE kamere?

Podľa normy Ethernet najviac 100 m na jeden kábel. To isté uvádzajú karty oboch switchov aj injektora A074-II; karty switchov žiadajú kábel aspoň Cat5e. Kábel má byť z čistej medi: vodič z hliníka pokrytého meďou (CCA) má väčší odpor a na dlhej trase napájanie nemusí zvládnuť. Pri vzdialenosti nad 100 m treba do trasy aktívny prvok, napríklad ďalší PoE switch alebo PoE extender; ak sa kábel natiahnuť nedá, zvážte Wi-Fi kamery.

Funguje IP kamera PoE aj bez PoE switchu?

Väčšina PoE kamier v tejto kategórii má podľa kariet aj vstup na zdroj 12 V DC, napríklad ZONEWAY NC962 (1012), NC971 (1010) či NC988 (0951), takže ich možno zapojiť aj bez PoE. Vtedy potrebujete pri kamere zásuvku a samostatný zdroj z príslušenstva. Spôsob napájania a príkon vždy overte na karte konkrétneho modelu.

Obsah spracoval špecialista – elektrotechnik e-shopu Apexis.sk.
